觸摸開關是傳統機械按鍵開關的換代產品，具有易清潔維護、智能化、操作方便及美觀的優勢，目前正廣泛應用在家居產品中。

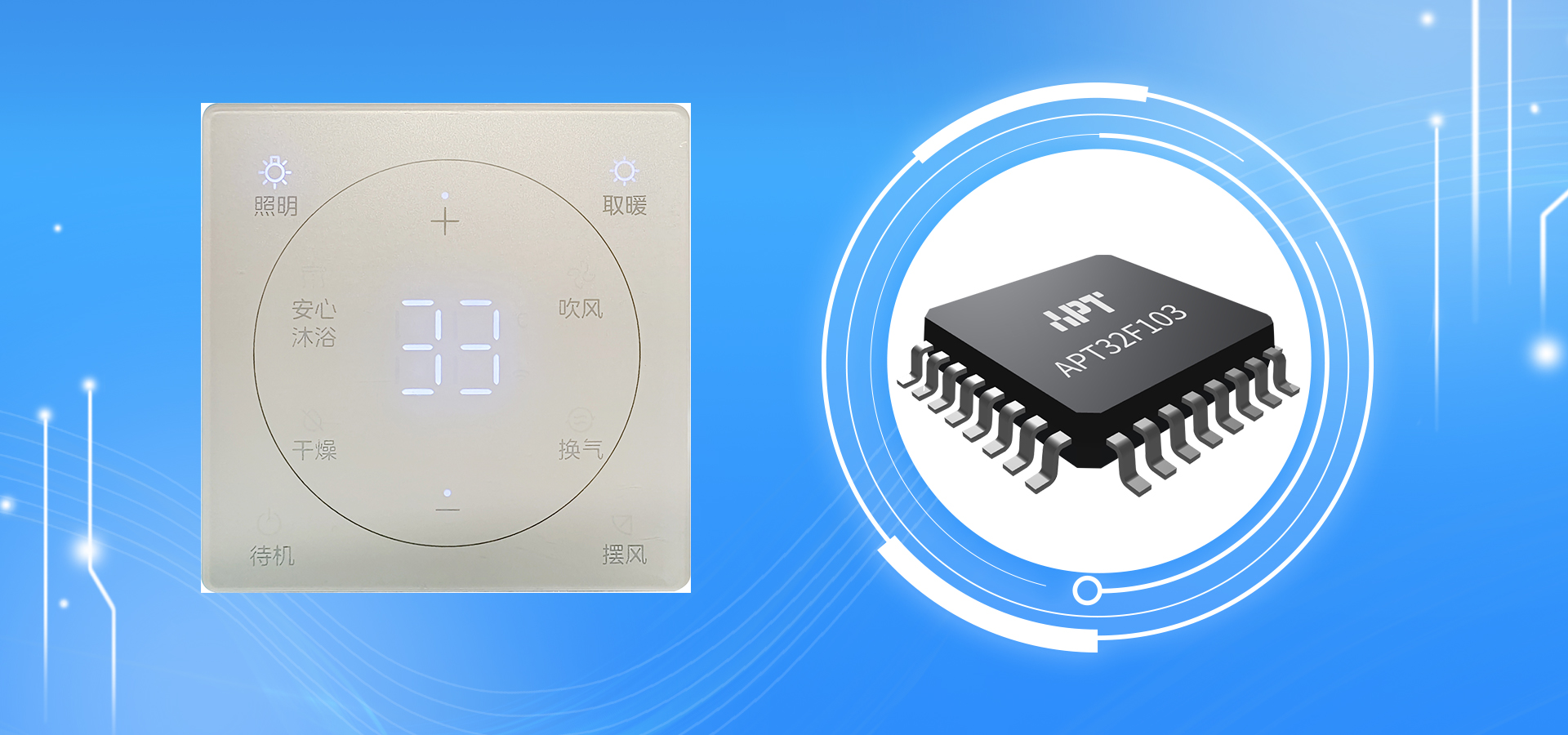

基于愛普特全國產RISC-V 32位MCU—APT32F1031的浴霸觸摸開關面板方案，結合了LED數顯、觸摸按鍵、定時器以及通信接口等模塊，可以高效控制浴室的暖氣燈、風扇、照明等設備，實現安心沐浴、智能恒溫，久泡不悶。該方案內置了觸摸按鍵模塊，擁有豐富的Flash資源，超高靈敏性和可靠性，讓用戶在享受便捷的同時，也能感受到安全可靠的使用體驗。

方案特性：

· 內置觸摸控制器，防潮濕安全可靠
· 豐富的通信接口，可實現浴霸與其他智能家居系統互聯
· 豐富的Flash資源，不同方案可使用同一套代碼統一管理
· 4個120mA灌電流管腳，可直接驅動LED，節約BOM成本

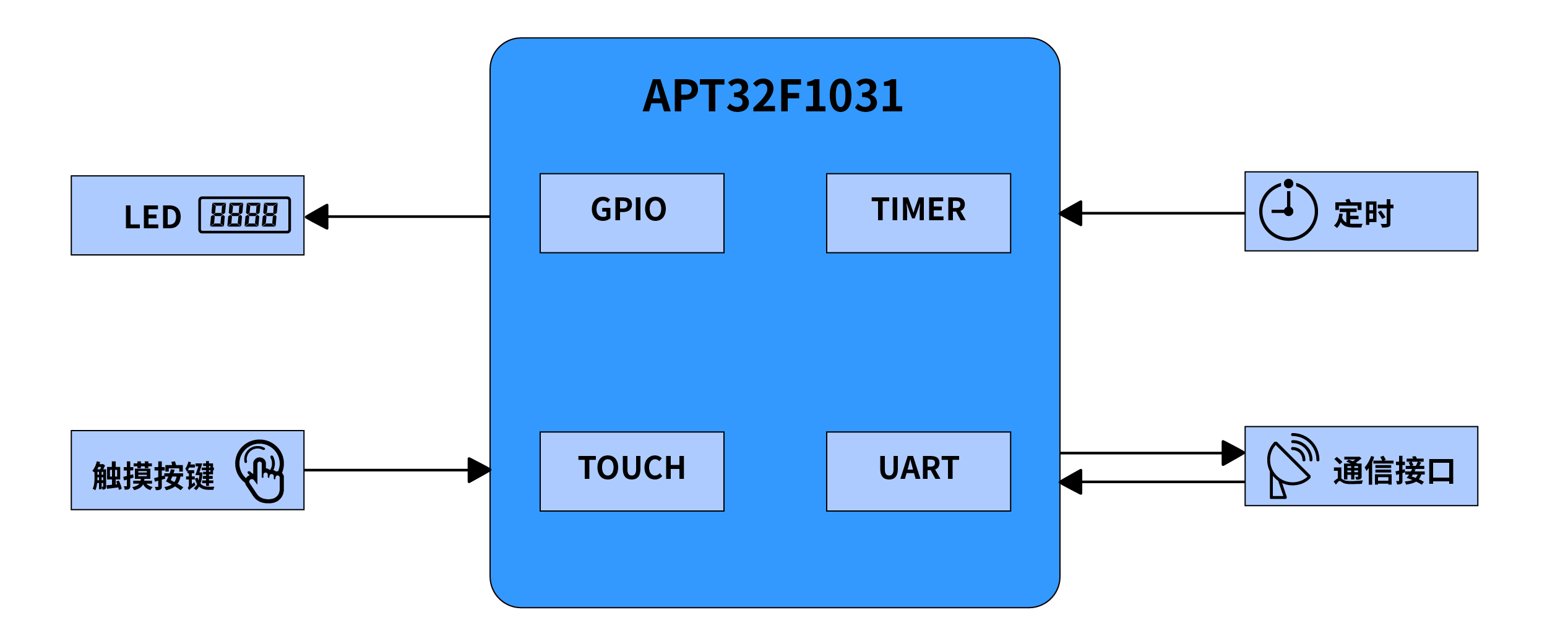

方案框圖：

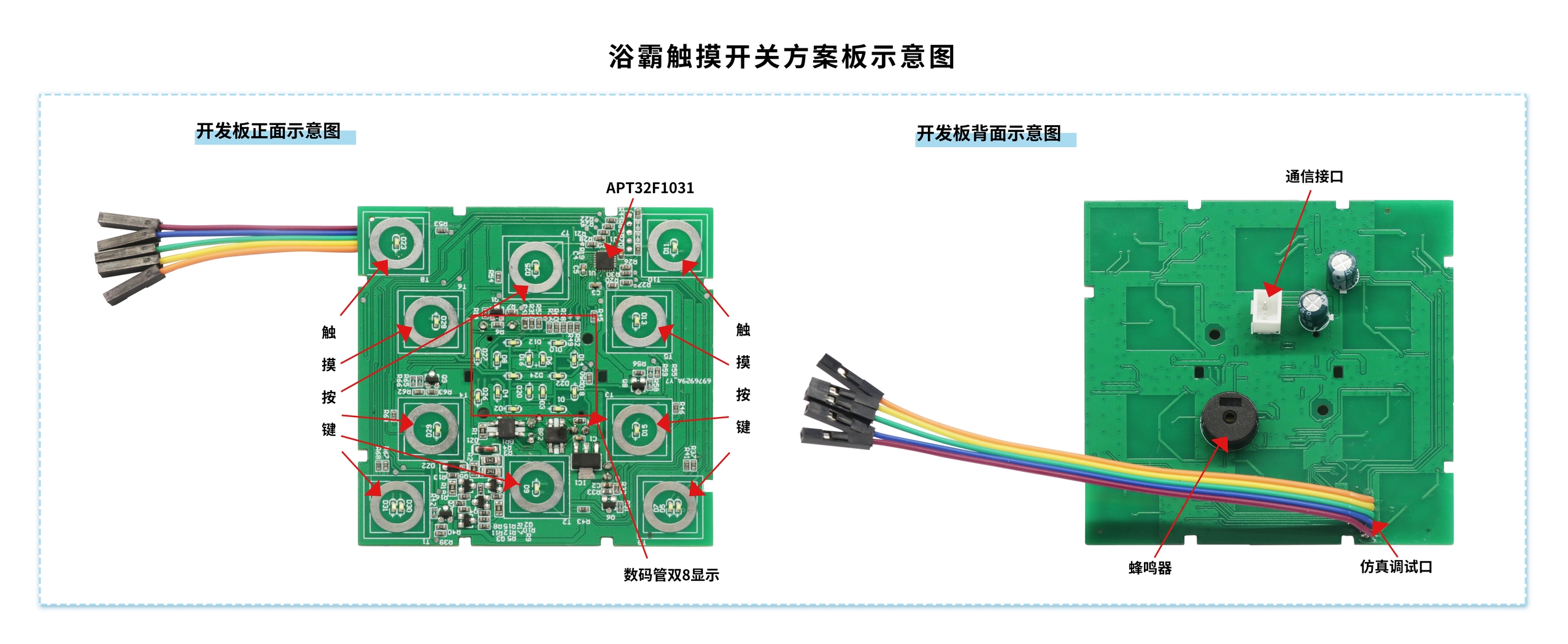

方案開發板：

該款浴霸觸摸開關面板方案采用的是愛普特APT32F1031，這是愛普特2023年推出的一款面向通用市場可兼容RV32 EMC指令架構的RISC-V MCU新品，通過設計創新，采用了全新的FLASH架構并提升了模擬性能，從而獲得了更高的可靠性等級。APT32F1031搭載最高主頻48MHz的32位RISC-V處理器，豐富外設接口可滿足高速互聯需求，并支持DMA，硬件CRC，獨立除法器，內部模塊互聯觸發，增強型定時器，12位高精度的ADC，Touch Sensor等功能。APT32F1031還支持ESD 6KV, EFT 4KV, 并通過CS 10V A級測試，確保可在各種復雜環境下的穩定運行。

更多APT32F1031芯片性能：

系統與內核

· RISC-V 32位CPU核
· 16個32位通用寄存器
· 高效的2級執行流水線
· 32位x32位的硬件整形乘法陣列
· SWD調試接口

存儲器

· 片載80Kbytes 程序閃存，獨立3Kbytes數據閃存
· 內含8Kbytes SRAM，可用于堆棧、數據存儲、代碼存儲

模擬外設與觸摸

· 多達24路的12位ADC，支持內部/外部VREF輸入
· 多達25路的觸摸按鍵控制器

通訊接口與IO

· 串行通信接口：1xI2C，3xUART，1xUSART，1xSPI，1xSIO
· 最多支持30個GPIO，所有GPIO均可配置為外部中斷
· 4個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)

電源時鐘

· 工作溫度：-40℃~105℃
· 工作電壓范圍：1.8V~5.5V
· 最高工作頻率：48MHz
· RISC-V CLIC中斷控制器：支持動態配置的可嵌套中斷
· 增強的時鐘和功耗控制器(SYSCON)

定時器

· 獨立看門狗定時器(IWDT)
· 窗口看門狗定時器(WWDT)
· 1x16位增強型定時器(EPT)，支持7路PWM輸出功能，其中6路可配置為互補帶死區
· 1x 16位通用定時器(GPT)，支持2路PWM輸出功能
· 1x 16位計數器(COUNTERA)
· 4x 16位基本定時器 (BT)
· 1x 16位低功耗定時器(LPT)
· 1x 16位實時時鐘定時器(RTC）

DMA與ETCB

· 1 x 6ch 直接存儲器訪問控制器  (DMA）
· 支持ETCB事件聯動

APT32F1031具備出色的產品性能和穩定的產品品質，同時實現了優化的成本控制，不僅適用于浴霸觸摸開關面板應用，還可廣泛適用于工業控制、觸控家電、消費電子以及可穿戴設備等領域。

如需了解更多方案詳情或獲取樣品、開發板，可聯系愛普特微電子。
