近年，筋膜槍可謂是火出圈，不僅能放松、解壓，甚至還一度被貼上了“運動達人標配”“減肥美腿必備”的“神效”標簽。其實筋膜槍就是利用其內部特制的高速電機來帶動“槍頭”，產生高頻的震動作用到肌肉深層，達到減少局部組織張力、緩解疼痛、促進血液循環等作用。目前市場上筋膜槍產品種類繁多，性能參差不齊。其核心差異就在于MCU芯片的功能控制。

今天給大家介紹的是就是采用愛普特APT32F102X系列MCU芯片的無感三合一馬達驅動方案，可適用于筋膜槍、吸塵器、按摩頭等。

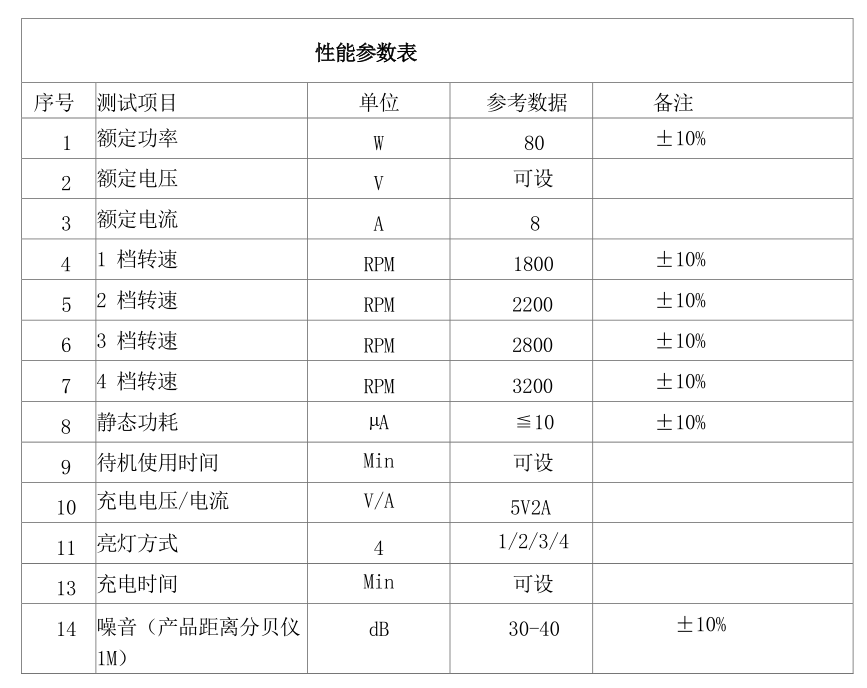

方案特性

這是一個高集成度的三合一無刷電機控制方案，主控IC集成了邏輯控制、電機驅動、電源管理等電機驅動方案。

1.充電路徑管理，電機驅動，按鍵跟 LED 顯示控制

2.驅動 DC24無刷電機，可以線性調速

3.三相電機驅動功能及保護（缺相保護、過流保護、欠壓保護、堵轉保護）

4.輸入5V升壓充電功能，可通過軟件調節充電電流，調節電阻設置電池充飽電壓，包含（輸入 CV 功能，支持所有 USB 接口充電）

5.系統控制，可定制顯示方式和按鍵控制方式。待機功耗在 10uA 以下

6.吸力更強、噪聲更小、適用壽命更長久

7.封裝信息：SSOP24 （Flash)

8.運用產品：筋膜槍、吸塵器、按摩頭等

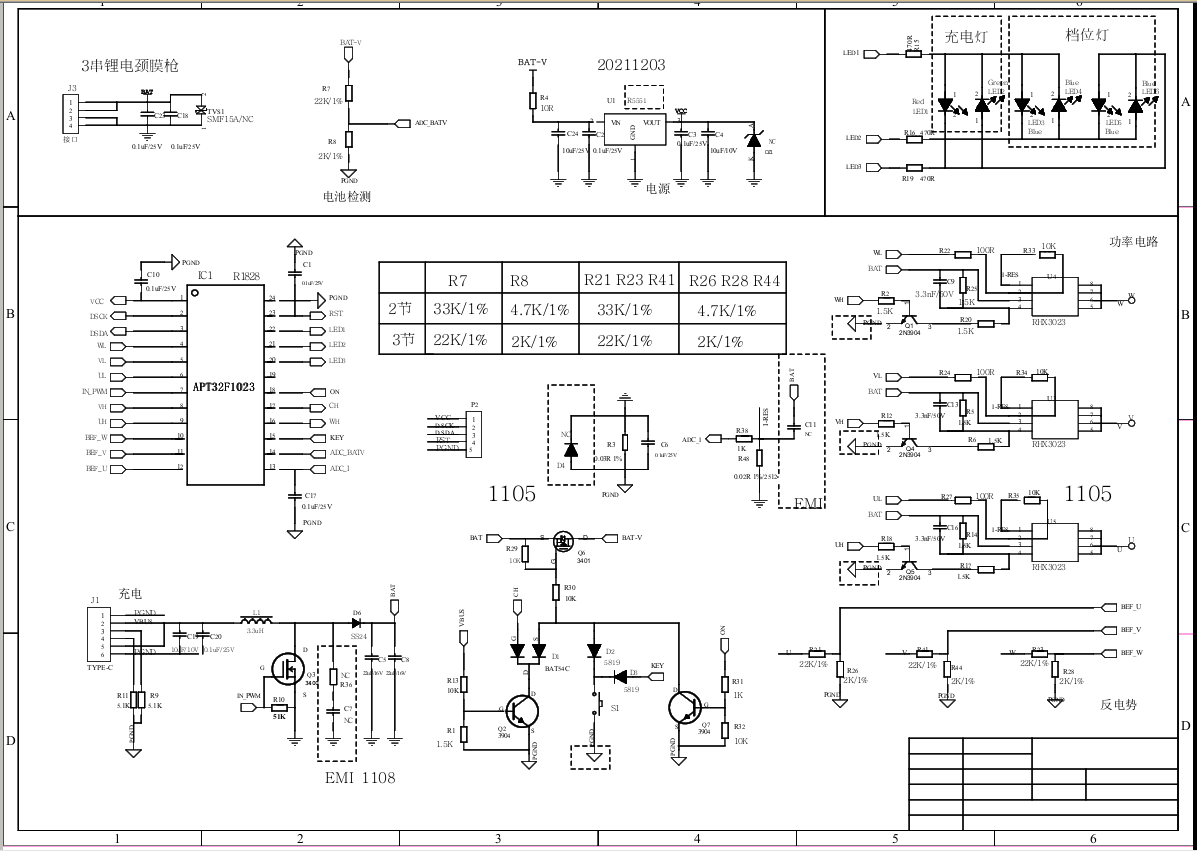

原理圖

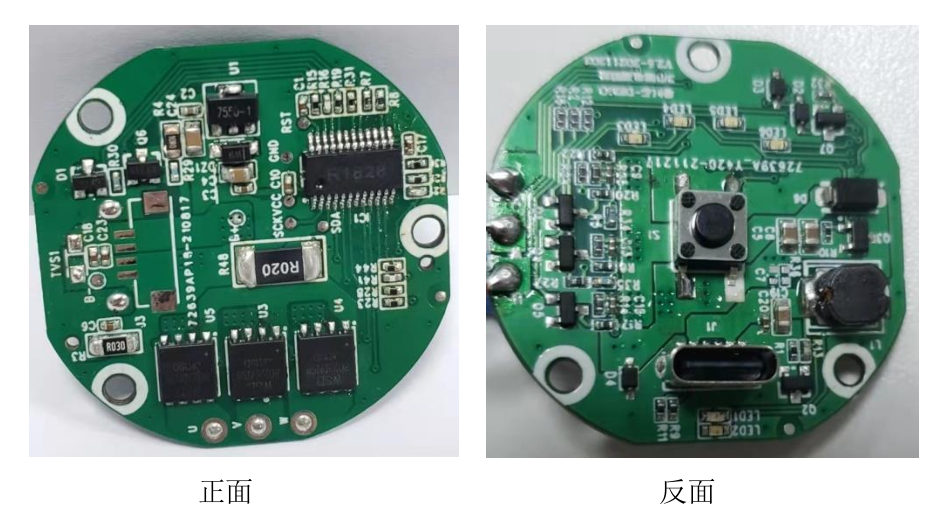

實物圖

APT32F102X系列芯片特性

愛普特APT32F102X是基于RISC-V CPU內核開發的32位高性能高可靠性單片機，主頻最高可達48MHz，可滿足電機應用的要求，在電機控制領域有著廣泛的應用。

1.工業級標準設計

2.溫度范圍–40℃-85℃

3.HTOL通過500Hours@125℃測試

4.工作電壓范圍1.8V-5.5V

5.寬電壓、高信噪比，內置模擬、數字專有濾波電路

6.低騷擾：優異的CE、RE性能

7.高抗干擾：優異的EFT、CS、ESD性能。CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試

8.支持硬件CRC

9.內部模塊互聯觸發

10.多達22個GPIO，支持TTL電平輸入，均支持外部中斷

11.17路touch key，硬件觸控，環境自適應，低功耗

12.其中EPT模塊支持4路PWM，支持互補帶死區模式

13.RTC功能

14.易用的開發工具、圖形化調試工具、SDK組件

愛普特是中國專注于研發設計全國產32位微處理器芯片的高新技術企業，全線MCU產品均是基于RISC-V架構內核研發量產。2021年，出貨量超過一億顆，獲得眾多品牌客戶認可，并大量出貨。目前APT 32位MCU領域出貨量及市場占有率均占領先地位。
