愛普特推出15W無線單線圈單充方案 亦可改造為多線圈方案

手機無線充電是電能傳輸?shù)囊环N方式,優點在于非接觸、隨放隨充、操作方便、充電效率高,充電口無磨損。


愛普特推出15W手機無線單線圈單充方案,亦可改造為多線圈單充或多線圈多充。方案中使用的32位MCU,型號系列為APT32F102x。APT32F102x基于平頭哥半導體CPU內核,外設資源豐富,可用于開發無線充需求的外設資源:48MHz內振主頻,22個I/O,64K-Flash,4K-SRAM,3組互補帶死區的16位PWM,多通道一次性采集完成12位ADC,ETCB聯動模塊。優勢資源48MHz內振可以輕松實現QI快充協議編碼,PWM通過ETCB聯動定時器實施快充協議,3組互補帶死區PWM,可以擴展多線圈單充或多線圈三充。


方案特性:

  1. 48MHz主頻通過ETCB聯動實現QI快充協議,縮短開發時間

  2. APT32F102x可實現單線圈單充、多線圈單充、多線圈三充方案

  3. ADC多路可一次性采集完成,無需切換

  4. 高達64K-Flash存儲空間

  5. 充電穩定無斷充

  6. 具備過壓、欠壓、過流、欠流、過溫、線圈過壓、靜態及動態FOD等保護


方案輸出兼容:

  1. WPC協議-BPP (5W)

  2. 蘋果系(7.5W)

  3. 三星快充-PPEDE (10W)

  4. WPC協議-EPP (15W)

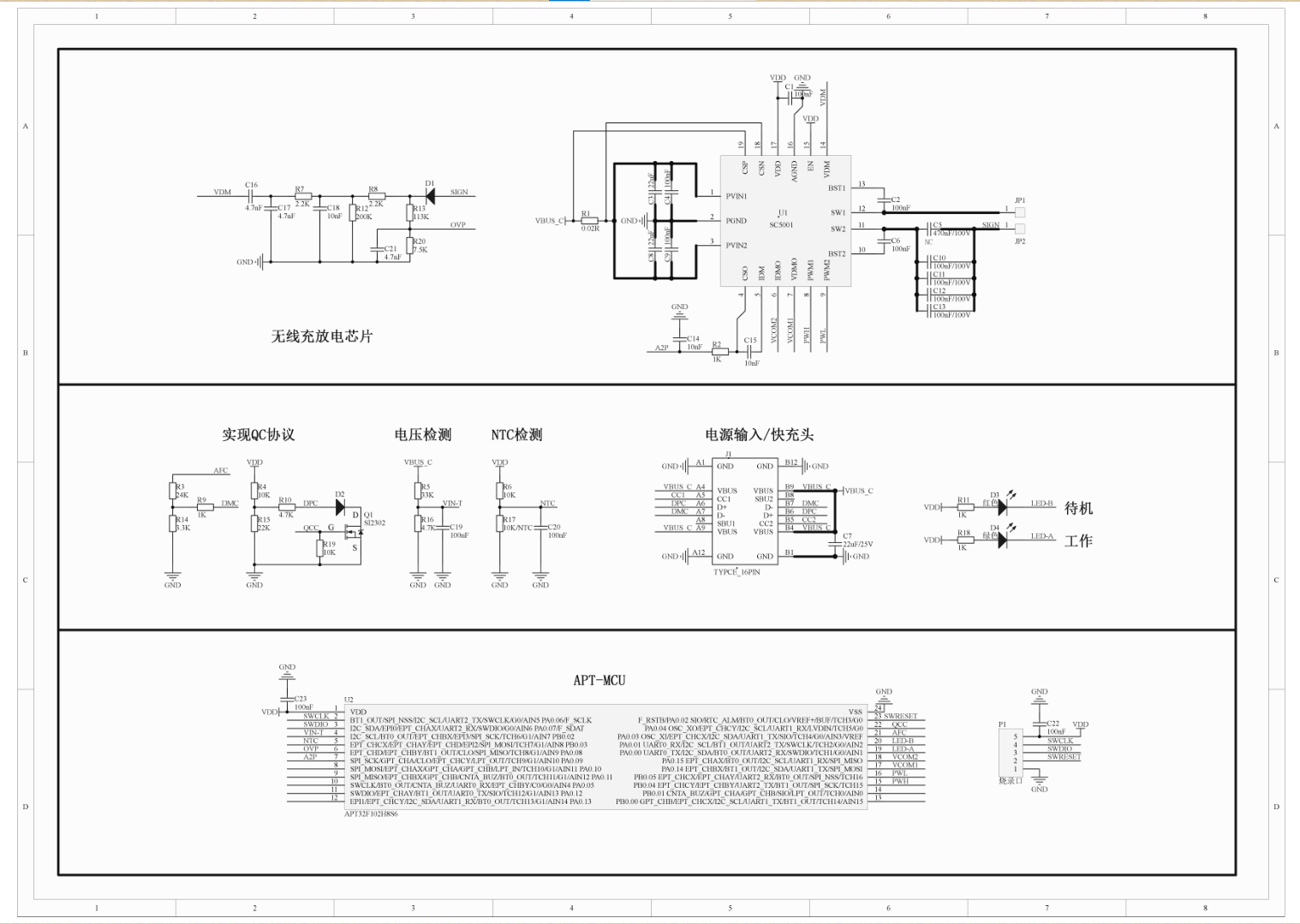

單線圈單充電路圖:

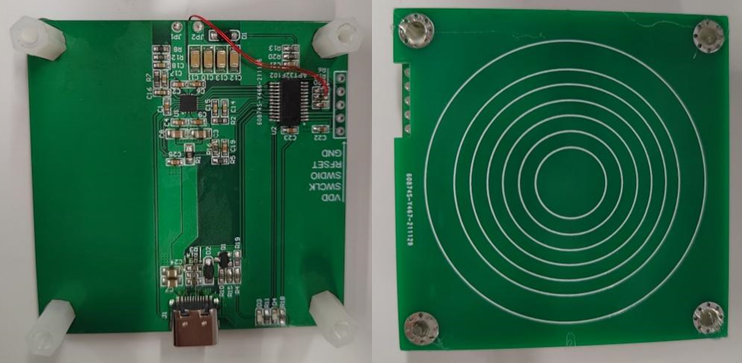

Demo板:



愛普特是中國專注于研發設計全國產32位微處理器芯片的高新技術企業,研發實力雄厚,產品設計能力強。旗下的MCU產品都是基于全國產、自主可控的RISC-V內核研發,通過ISO9001質量體系認證,高性能、高可靠、性能指標達到國際先進水平,同時還可提供開發工具、應用文檔、軟件驅動庫、檢測報告等完善的技術支持服務。更多方案詳情或產品介紹,可登錄http://zmzyyuo.cn/list_65查看了解。
