基于愛普特全國產MCU的TWS耳機充電倉拆機報告

TWS耳機是指真正無線立體聲耳機,它可以擯棄耳機線材纏繞的煩惱,同時通過雙耳立體聲來提升音質效果,改善通話質量。另外TWS耳機還具備小巧,便捷,可隨時充電等優勢,逐步取代傳統耳機的市占率。


今天我們拿到了一款某知名品牌的TWS耳機充電倉。據悉,這款TWS耳機充電倉具有白色與藍色兩種外觀顏色,采用淺入耳設計,配備3種尺寸液態硅膠耳塞,單耳重量僅4.7g,10mm單元搭配高靈敏復合振膜。整機續航可高達24小時。

現在,我們就對這款TWS耳機充電倉進行拆解吧!


充電倉外觀

這款TWS耳機充電倉采用的是圓角方形設計,此款為白色,質感光滑透亮。耳機整體外觀小巧,質量輕,非常便于攜帶。充電倉正面有一個指示燈。

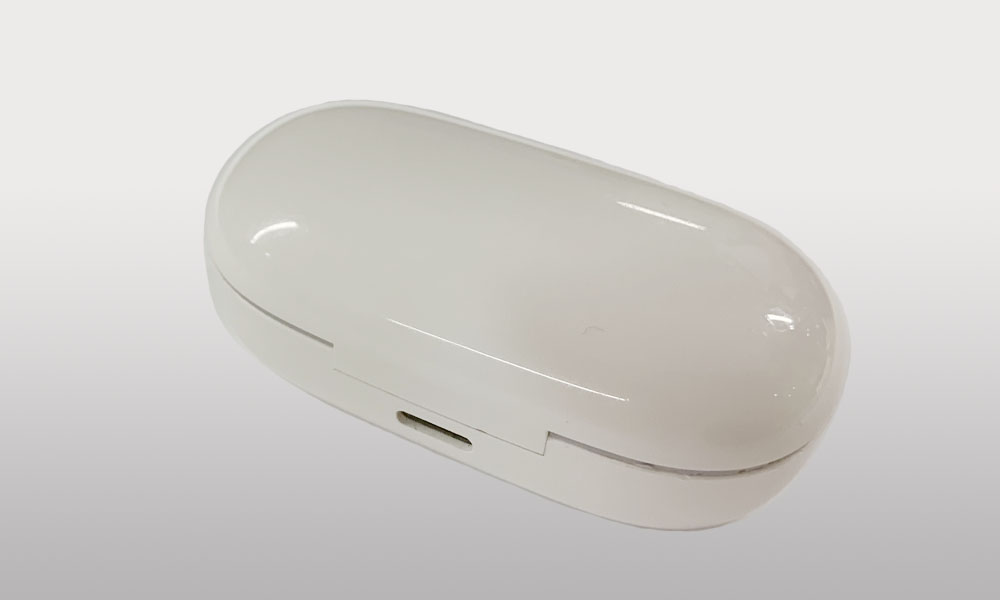

充電倉后面配備了Type-C充電接口。

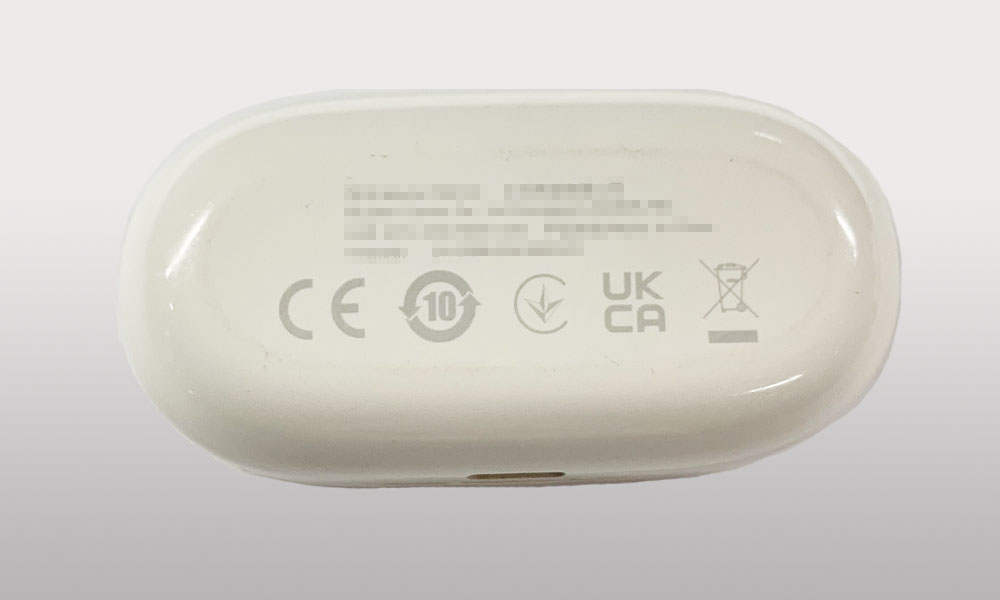

充電倉底部是相關生產參數和制造信息。


打開充電倉蓋,指示燈顯示綠色。坐艙內部結構,也是光滑的兩面,可有效保護耳機,減少磨損。


充電倉拆解

前面我們已經詳細了解了這款TWS耳機充電倉的外觀設計,下面我們拆解看看充電倉的內部結構和配置。

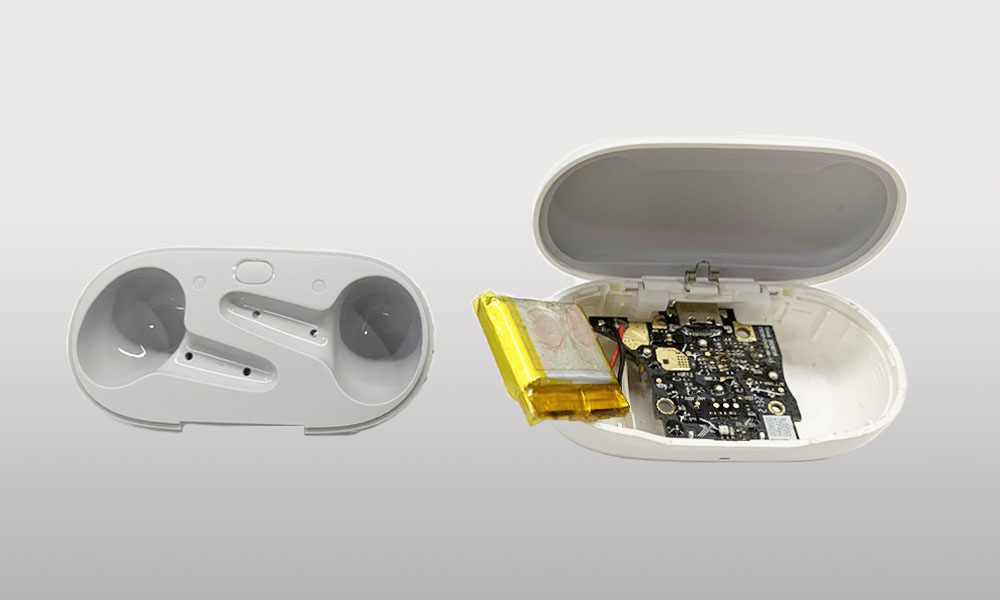

打開翻蓋,拆解座艙,里面是座艙連接殼、電路板和電池。


此處是一個狀態指示燈。當正在充電且電量≥90%時,綠燈常亮,否則黃燈常亮;電量≥60%時,開蓋綠燈亮10S后熄滅;電量處于20%-60%時,開蓋黃燈亮10S后熄滅;電量<20%時,開蓋紅燈亮10S后熄滅。

此外,充電倉電量耗盡,指示燈不亮;拔掉充電器的同時,指示燈也會熄滅。


主控板對應的區塊如上,分別有Type-C充電口、充電接觸點、充電管理芯片、開關蓋傳感器、功能按鍵等。

      · Type-C充電口:通過連接數據線,實現外接電源為充電倉充電

      · 充電接觸點:一共有4個,分別對應左右耳塞,關蓋后充電倉自動為耳機充電;

      · 開關蓋傳感器:在首次打開充電倉的時候,手機將自動彈窗并進入藍牙配對狀態,首次配對成功后,再次使用時,開蓋即連;

      · 功能按鍵:耳機在充電倉內,按鍵2S進入配對狀態;按鍵10S進入恢復出廠設置;

      · 主控芯片:使用的是愛普特微電子的APT32F1023H8S6。此款芯片是基于全國產RISC CPU內核開發的32位高性能單片機。


APT32F1023芯片特性如下:

·48MHz內振

速度快方便實施QI-EPP協議

·所有端口可做雙邊沿觸發外中斷

端口任選作為解碼端口

·Flash空間64K,Ram空間4K

大空間,可以實現兼容多種私有協議

·3組互補帶死區16位PWM

驅動線圈充電

互補可以實現半橋或者全橋方式調節能量

死區可以實現保護MOS,同時調節能量

可以實現多線圈3個設備同時充電

·2組互補16位PWM

實現EPP協議,實現供電線圈對受電線圈移頻方式通信

實現呼吸燈

·2個基礎BT定時器

BT0用于電流和電壓解碼,并且濾掉雜波

BT1用于配合ETCB實現移頻通信

·ETCB聯動模塊

可以實現多路ADC一齊轉換同時讀出數據

實現移頻通信或其他不占用中斷資源的應用

·17個觸摸引腳

·適合車載無線充觸碰卡扣開或鎖,或者其他功能

充電倉拆解全家福

總結

通過拆解這款TWS耳機充電倉可看到,產品的主控芯片采用的是全國產32位MCU領軍企業愛普特的全國產高可靠性32位MCU—APT32F1023H8S6。這是愛普特基于國產RISC核架構和其自研的微處理器IP庫研發設計的,采用工業級標準設計,主頻最高可達48MHz,擁有豐富外設接口,支持硬件CRC、獨立除法器,支持內部模塊互聯觸發,搭載增強型PWM,12位高精度的ADC,帶有Touch功能,并通過CS 10V A級測試。此外,APT32F102系列芯片還具有超高可靠性,經過嚴苛的產品測試驗證和工業級的可靠性測試,以確保產品的高品質交付。目前APT32F102X系列產品除了TWS耳機倉外,還廣泛應用于工業控制,觸控家電,消費電子設備,可穿戴設備等領域。
