隨著生活節奏的加快，咖啡被許多人戲稱為“續命神器”，而咖啡機可以快速、簡單地制作出美味的咖啡，輕松打造專屬的咖啡體驗，成為高品質生活的重要組成部分。
愛普特作為一家全國產 全自主可控 高可靠的智能家電領域的領軍企業，已經有多款全國產MCU芯片應用于咖啡機，并在多家知名品牌客戶大量出貨。這款基于APT32F1023的咖啡機觸摸面板方案，具有高抗干擾及防靜電能力，已通過EFT4000V、CS10V、接觸ESD8KV、空氣放電15KV測試。該方案在沒有電源接地線，金屬外殼的情況下，也能可靠運行。
方案特性：
· 內置12bit ADC高精度模擬信號檢測，實現精確控溫· 多模式工作指示
· 斷電可記憶工作模式
· 方案帶有流量控制，出水量可設置
· 支持熱咖啡、冷咖啡兩種模式

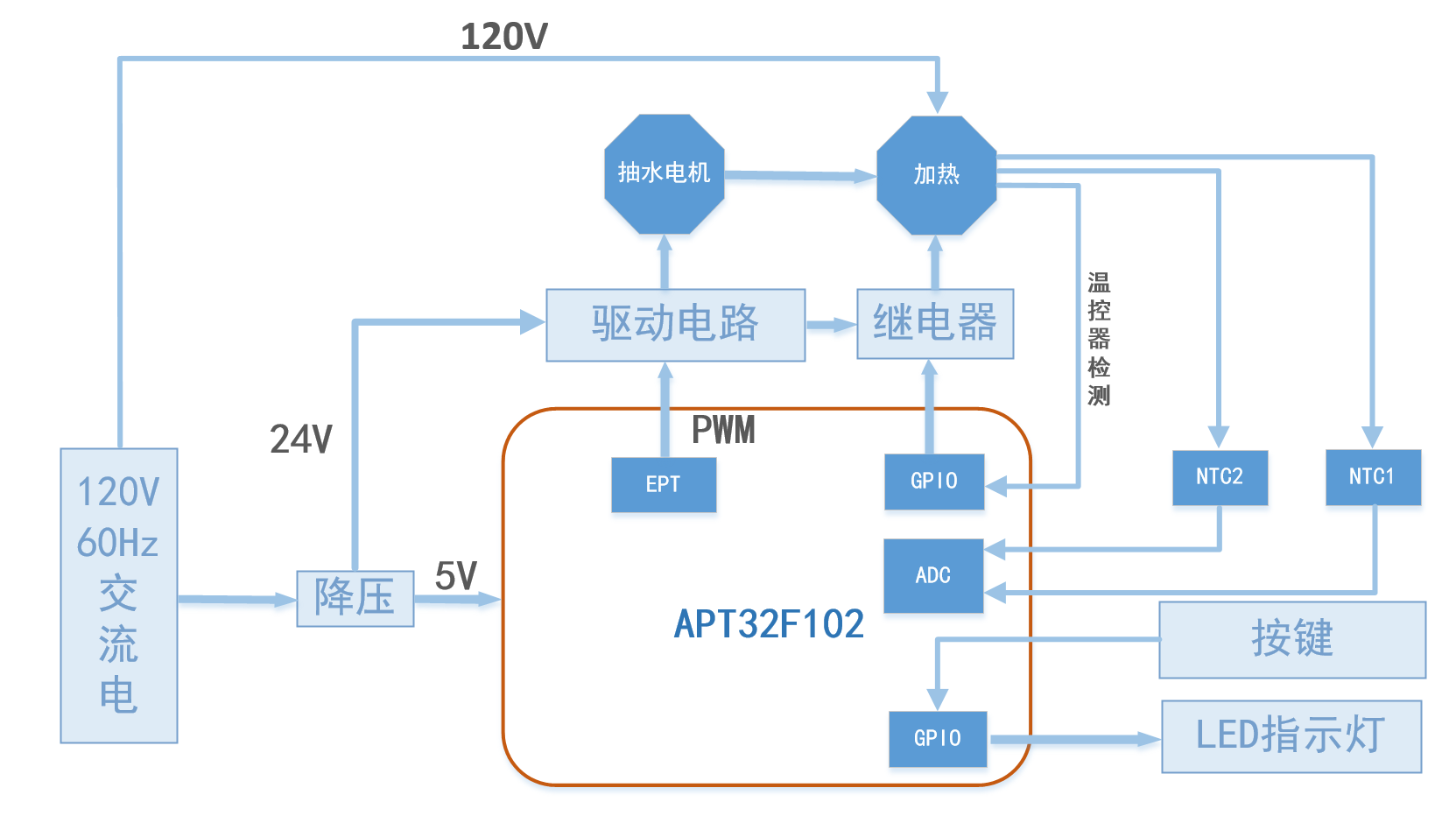

方案框圖：

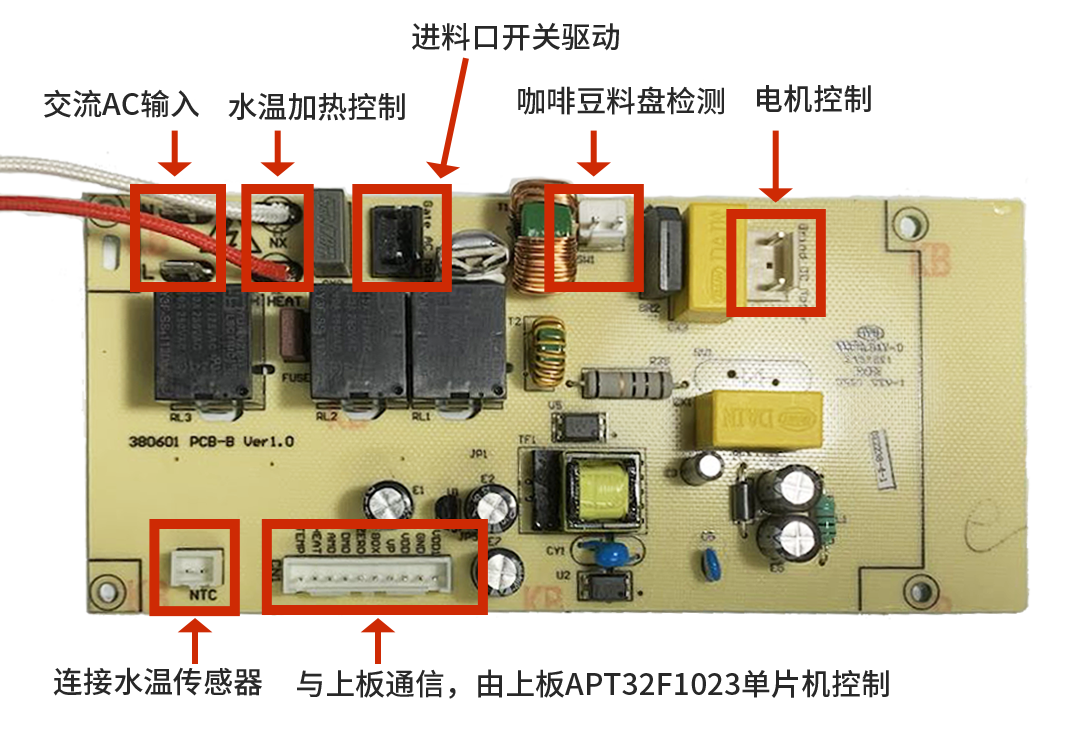

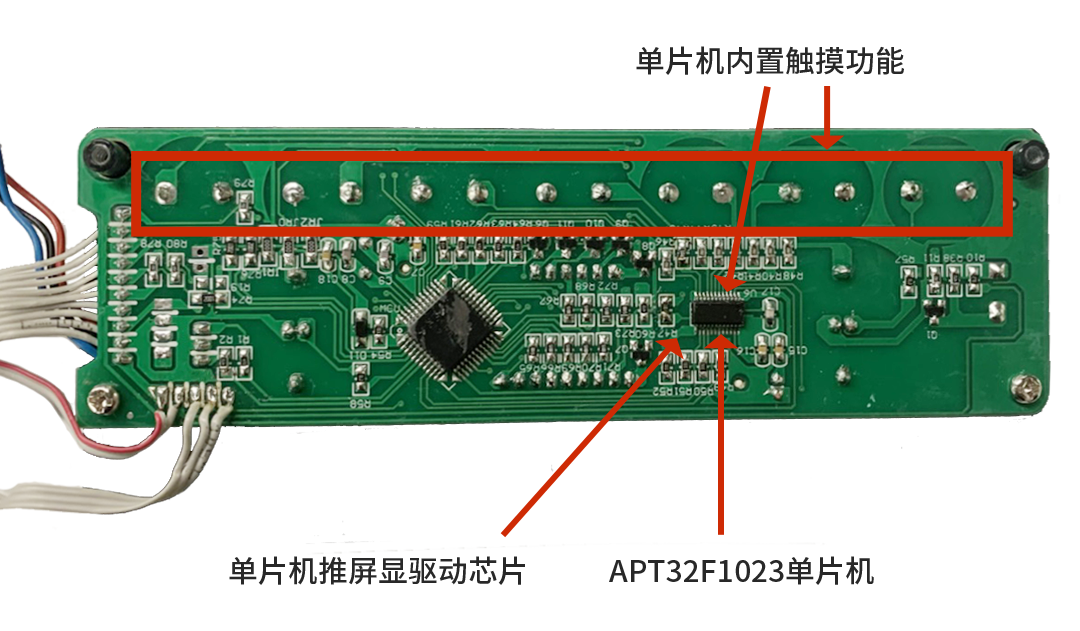

方案開發板示意圖：
方案主控MCU采用APT32F1023，該款芯片是愛普特全國產RISC核32位MCU產品，支持過流硬件保護，搭載增強型PWM、12位高精度ADC，具備寬電壓、高信噪比、優異的EFT、CS、ESD性能、觸摸檢測等功能。除了咖啡機，還可廣泛應用于智能家電觸控板，如電飯煲、洗衣機、電冰箱、電高壓鍋、破壁機、暖風機等，以及電機的驅動控制，如筋膜槍、吸塵器、電動工具等。
APT32F1023更多芯片特性：
· 片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存
· 內含4Kbytes SRAM，可用于堆棧，數據存儲，代碼存儲
· 工作溫度：-40°C to 105°C
· 工作電壓范圍：1.8 to 5.5V
· 最高工作頻率：48MHz
· 中斷控制器：支持動態配置的可嵌套中斷 (NVIC)
· 增強的時鐘和功耗控制器(SYSCON)
· 獨立看門狗定時器(IWDT)
· 1x16位增強型定時器/計數器(EPT)，TIMER支持7路PWM輸出功能，其中6路可配置為互補帶死區
· 1x 16位通用定時器/計數器，支持2路PWM輸出功能 (GPT)
· 1x 16位計數器(COUNTERA)，支持自動重載功能以及單次或者循環計數功能(載波發生器)
· 2x 16位基本計時TIMER （Basic Timer）
· 1x 16位低功耗TIMER（LPT）
· 1x 16位RTC
· 1x 8位WWDT
· 串行通信接口：1x I2C，3x UART，1/0 x SPI，1 x SIO
· 多達16路的12位ADC，支持內部/外部VREF輸入
· 支持96bit UID功能
· 最多支持22個GPIO，所有GPIO均可配置為外部中斷
· 支持三種工作模式：RUN，SLEEP，和DEEP-SLEEP模式
· 多達17路的觸摸按鍵
· 4個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)
APT32F1023不僅性能優越，還具備超高可靠性。愛普特已建立完善的品控管理體系：從供應商管理，到來料質量管控、可靠性測試、出貨質量管控、過程質量管控等，每個環節都會按照業內最為嚴苛的流程及標準進行檢測和管控，以確保愛普特每一顆MCU的高質量和高可靠性。
咖啡機觸摸面板方案已經量產，如需申請樣品或獲取更多技術資料，請聯系愛普特微電子。
