如果您的代碼中不小心將SWD口對應的管腳功能設置為非SWD口,您需要:
● 用燒寫器(不是CDK中的flash操作)將芯片代碼擦除
● 換芯片
為了避免在調試期間出現這樣的誤操作,我們建議您在代碼啟動時,加入2~3s的delay,以保證在重新上電后,CDK有足夠的時間獲得芯片的控制。
某些芯片(如APT32F102x系列),支持多組SWD。芯片出廠時會選擇其中之一作為默認SWD口。如果實際應用時,這組默認的SWD口需要用作其他功能,此時就需要更改芯片POR時的SWD口。
更改的方式有兩種。
1、改寫IO控制寄存器(CONLR/CONHR),將目標管腳的功能設為SWDIO和SWDCLK。設置完成后,SWD即刻轉移到目標管腳上。
2、改寫USER OPTION的內容,這種更改將會改變芯片上電時默認的SWD口。

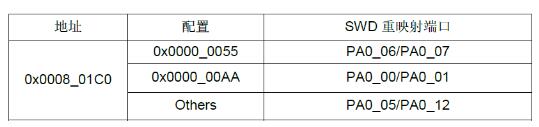

下圖為APT32F102x系列的USER OPTION配置值和SWD重映射端口的關系圖:
USER OPTION的設置方式有三種:
APT當前芯片(APT32F101,APT32F172)的SWD口在POR時都會出現200us~150ms的高電平。
(APT32F102x系列、APT32S003是PA0.5和PA0.12)
這個高電平不是管腳的輸出,而是為了兼容測試模式,POR后持續了一段時間的上拉狀態。
如果這個狀態影響到了實際應用,可以參考的解決方案是加下拉電阻。
注:內部上拉電阻在40Kohm左右,可以根據應用加適當?shù)南吕娮瑁ㄈ?Kohm)。
默認的驅動代碼中,
1. 所有中斷具有相同的優先級(最高優先級0)
2. 中斷嵌套功能是使能的
所以當一個系統開啟多個中斷之后,這些中斷之間可能會互相嵌套。這樣一來,一些對時序敏感的中斷執行就會出現和預料結果不一樣的情況。比如一些通信模塊和touch同時開啟中斷,一旦通信模塊中斷處理時被touch的中斷嵌套,就可能導致通信失敗。

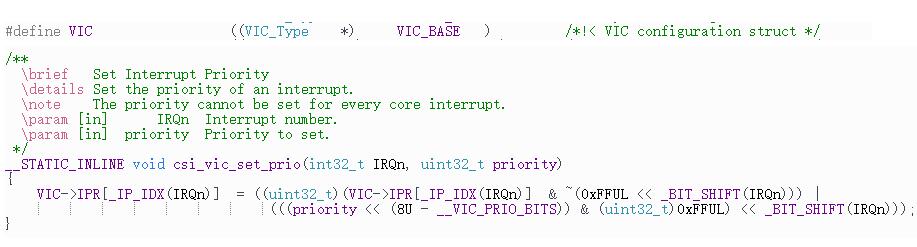

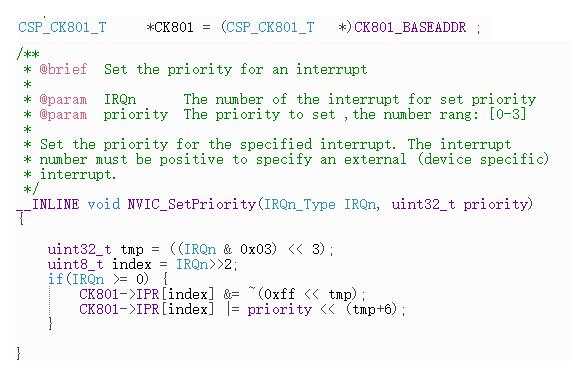

在這樣的應用場景下,需要調高關鍵模塊的中斷優先級,或者調低次要模塊的中斷優先級??梢酝ㄟ^修改NVIC中的IPR寄存器實現。具體代碼根據驅動版本不同,
● 可能在apt32fxxx_ck801.c中
● 也可能在core_801.h中
實現前提:CDK工程目錄包含工程用到的全部文件(*.c, *.h. *.s, *.ld, *.a, .etc,.),即不可以有CDK安裝目錄下的文件。
1、在linux上安裝編譯所需的工具套件
● 下載linux下的工具到安裝目錄。 https://occ.t-head.cn/community/download?id=3885366095506644992
參考ReleaseNotes.pdf,根據linux系統類型下載合適的elfabiv2, 如:64位機選擇 csky-elfabiv2-tools-x86_64-minilibc-20210423.tar
● 解壓:art -zxf tar.gz
● 將安裝目錄下的bin目錄加到環境變量PATH中,即完成工具套件的安裝。
2、確保在工程在windows CDK IDE中編譯一次。注意:CDK需要2.8.x版本及以上。
3、 刪除或屏蔽與__rt_entry相關的所有內容。__rt_entry.o是一個CDK調試需要的一個文件,與工程的目標文件沒有關系。
- 修改apt32fxxx.mk文件,一般和xxx.cdkproj在同一個目錄下
- 修改apt32fxxx.txt文件,一般和xxx.cdkproj在同一個目錄下

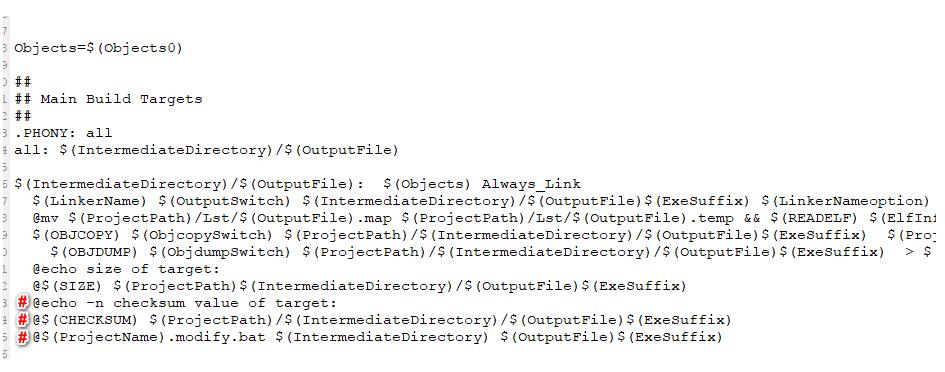

4、屏蔽腳本文件(apt32fxxx.mk)中checksum相關內容(如果有的話)。
5、將CDK工程完全copy到linux系統中。
6、在apt32fxxx.mk文件所在的目錄運行: make -f apt32xxx.mk
之后就可以通過修改mk文件的一些參數,調整編譯和連接的選項了。
