APT32F171是由愛普特微電子推出的基于平頭哥半導體 (T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含8Kbytes SRAM，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型定時器，每個TIMER支持4路PWM輸出功能，支持互補帶死區模式，三個16位同步定時器，支持三路互補PWM輸出，12位高精度的ADC，支持內部/外部CREF輸入等功能。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。
以上這些特性使該系列單片機可以廣泛地適用于各種電機應用，如電鉆，筋膜槍?zhuān)碉L(fēng)機等白色家電，智能小家電，個護健康的應用場景。

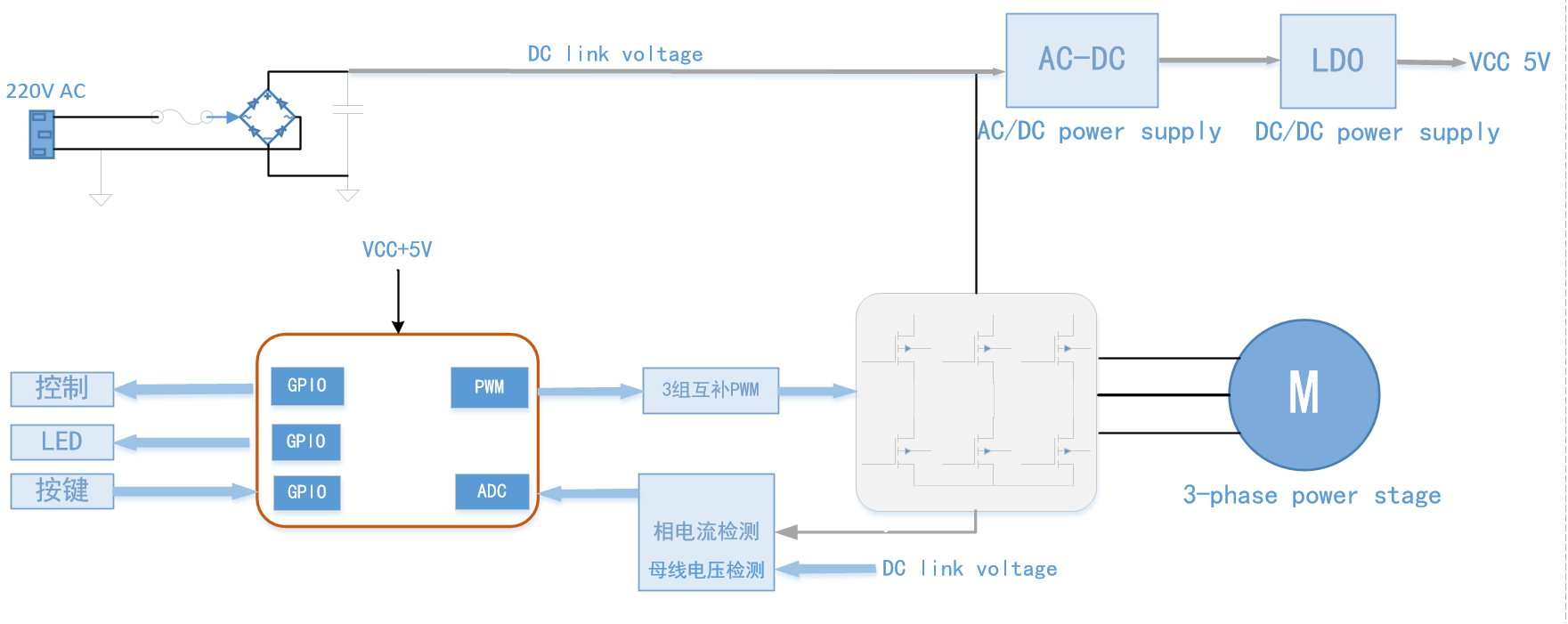

方案框圖

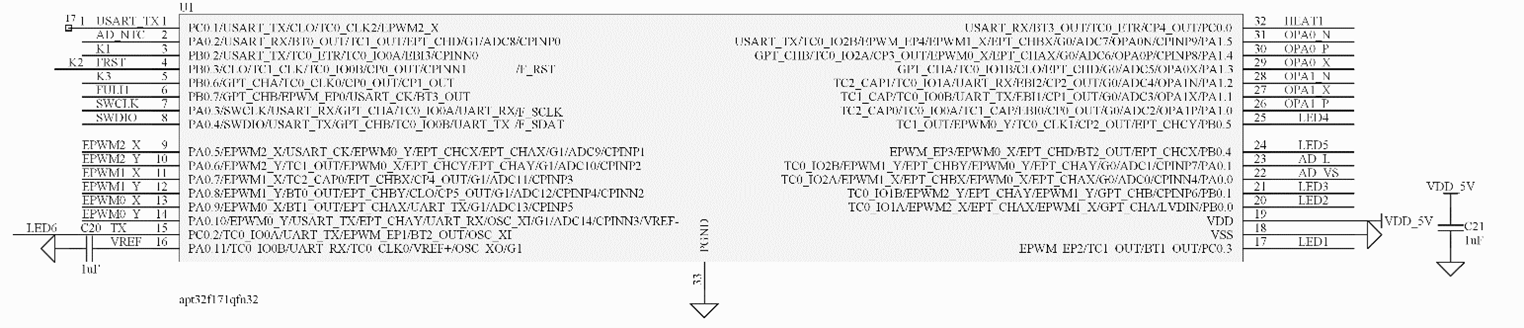

電路圖
MCU使用資源
-
16位增強型脈寬調制模塊 EPWM：輸出3路死區可調的互補輸出PWM驅動MOS管控制三相電機
-
運算放大器 OPAMP：2路獨立的運算放大器用于相電流的檢測
-
ADC：檢測母線電壓的檢測和MOS管溫度的檢測
-
GPIO：6個普通IO普通IO做LED COM；3個IO用于加熱絲的控制；3個IO用于輕觸開關的按鍵輸入檢測
方案特點
-
電壓范圍：AC160-220V；
功率范圍：50W-150W；
閉環方式：速度閉環 功率閉環；
控制方式：雙電阻無感FOC控制
-
穩定閉環：
功率閉環：波動小于0.5%（50W-150W）；
速度閉環：波動小于0.4%（10000RPM-80000RPM）
-
快速啟動：
電機從靜止到最高轉速只需0.5S，啟動平穩不抖動
-
精準恒溫控制：
硬件PID溫度控制，可實現300次/S溫度檢測，溫度控制精度小于1°
-
風口堵轉檢測：
通過匹配吸入功率，實時檢測電機運行狀態，實現堵風口精確報警
-
安全可靠的保護功能：
過欠壓保護、過流保護、堵轉保護、缺相保護、功率保護、啟動保護
-
控制板電路簡單，元器件少,降低成本，提高系統可靠性
-
使用內部集成的運算放大器，減少外圍器件，增益可配置
-
最快轉換速率1MSPS的12位ADC，內部高精度電壓參考源，保證精準的ADC采集
