目前人們的生活離不開各種各樣的便攜式電子產品，如手機、IPAD、電動牙刷等，如果還沿用過去的有線充電技術，其兼容性、通用性差，攜帶、充電不方便等缺點會給生活帶來一定的不便及，因此無線充電順勢而起。
愛普特基于其全國產高可靠32位MCU產品APT32F102X系列組成的無線充方案，可滿足多種充電需求，高性能、性?xún)r(jià)比高且自主可控。
方案特點
-
提供5W、7.5W、10W、15W充電能力
-
支持QC2.0適配器
-
電壓&電流雙解碼，保障解碼穩健性
-
12位ADC采集，確保信號轉換精度
-
靜態和動態FOD反應迅速
-
擁有溫度、電流、供電電壓、線盤電壓等信號限制及報警停機機制

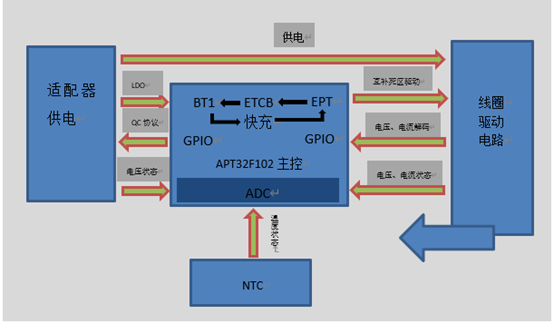

方案框圖

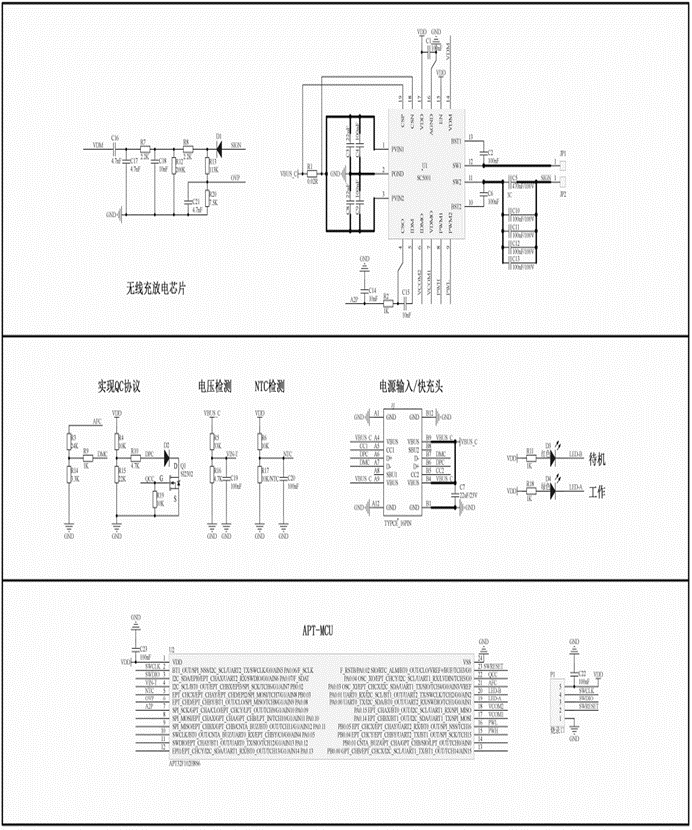

電路圖
APT32F102X芯片特性
-
工作電壓范圍1.8V-5.5V
-
主頻：48MHz
-
片載64K(32Kbytes可選)程序閃存
-
獨立2Kbytes數據閃存
-
含4Kbytes SRAM
-
高可靠性：ESD HBM±4KV、EFT±4KV動態、寬電壓高信噪比、動態CS 10V
-
支持硬件CRC，獨立除法器
-
支持低電壓檢測
-
支持內部模塊互聯觸發
-
支持3組6路互補帶死區模式的PWM輸出
-
最多17路Touch key，硬件觸控，環境自適應，低功耗
-
多達22個GPIO，均支持外部中斷
-
16路12位ADC輸入通道，支持內外部VREF，最快1MSPS轉換速度
-
易用的開發工具、圖形化調試工具、SDK組件
MCU使用資源
-
GPT定時器：基礎定時，用作系統的基礎時鐘
-
GPIO：兩個用于QC2.0協議，兩個用于電壓和電流解碼
-
EPT：應用1組互補帶死區PWM驅動充電線圈充電
-
BT0：工作在定時查詢方式，用于解碼電平寬度比對
-
BT1：工作在計數模式，用于快充調頻通信
-
ETCB：用于快充調頻，當PWM完成一次周期后驅使BT1計數一次
-
ADC：ADC配置為4路12位同時采集單次觸發工作方式

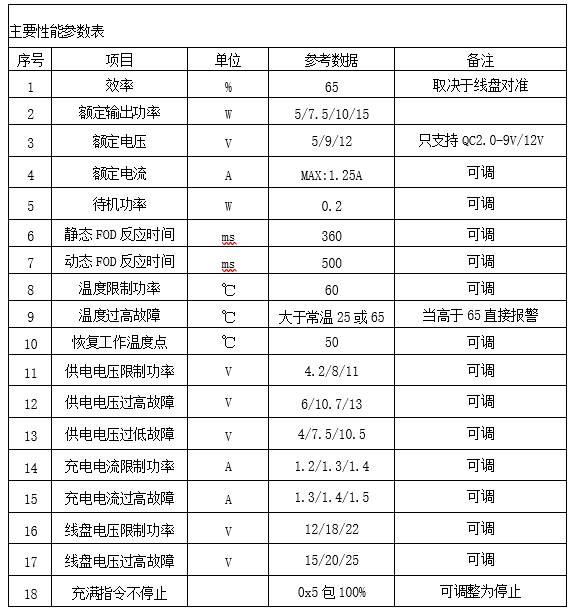

方案性能參數
