芯片簡介

愛普特微電子推出的基于平頭哥半導體(T-HEAD Semiconductor) CPU內核開發的32位高性能低成本單片機，工作電壓范圍1.8V-5.5V，主頻最高可達48MHz，片載64K(32Kbytes可選)程序閃存，獨立2Kbytes數據閃存，含4Kbytes SRAM，豐富外設接口，支持硬件CRC，獨立除法器，支持低電壓檢測，支持內部模塊互聯觸發，搭載增強型PWM，12位高精度的ADC，觸摸檢測等功能。APT32系列芯片，具備寬電壓、高信噪比，優異的EFT、CS、ESD性能，CS通過10V 0.15~230MHz A級測試，EFT通過±4KV A級測試，ESD通過HBM 4000V，MM200V，CDM500V測試。 以上這些特性使該系列單片機可以廣泛地適用于各種應用，如電熱杯、洗衣機、電冰箱、暖風機、電動牙刷等家電的觸控控制面板

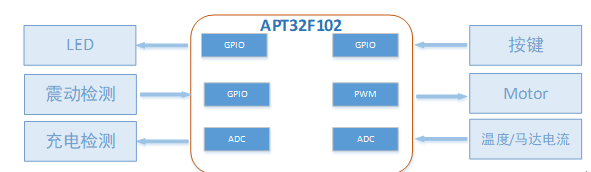

方案框圖

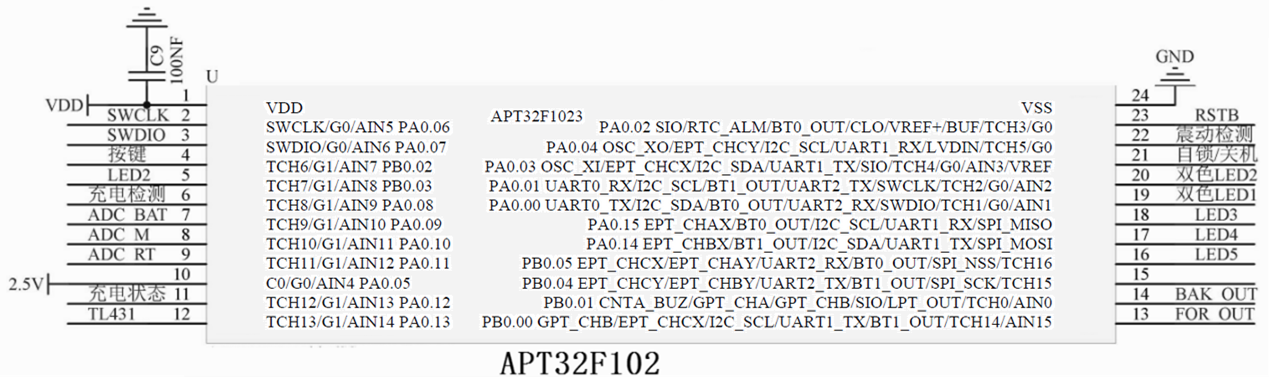

電路圖

MCU使用資源

• 1個Coret定時器：100US定時，作為PWM周期與占空比調節基數和系統的基礎時鐘
• 13個GPIO：4個IO 機械按鍵和振動輸入,充電和充電狀態；6個IO LED指示輸出；2個IO 牙刷馬達驅動信號輸出；1個IO 電源電子開關自鎖輸出
• 3個ADC：1個ADC 檢測溫度；1個ADC 檢測電池電壓；1個ADC 檢測馬達電流

方案特點

• 控制板電路簡單，元器件少
• 靈活的力度控制，刷牙、洗牙、潔牙等
• 待機功耗5uA，待機時按鍵和振動傳感器喚醒
• 最快轉換速率1MSPS的12位ADC，保證精準的ADC采集
• 高抗干擾性，產品通過CS 10V，EFT ±4KV測試
