概述

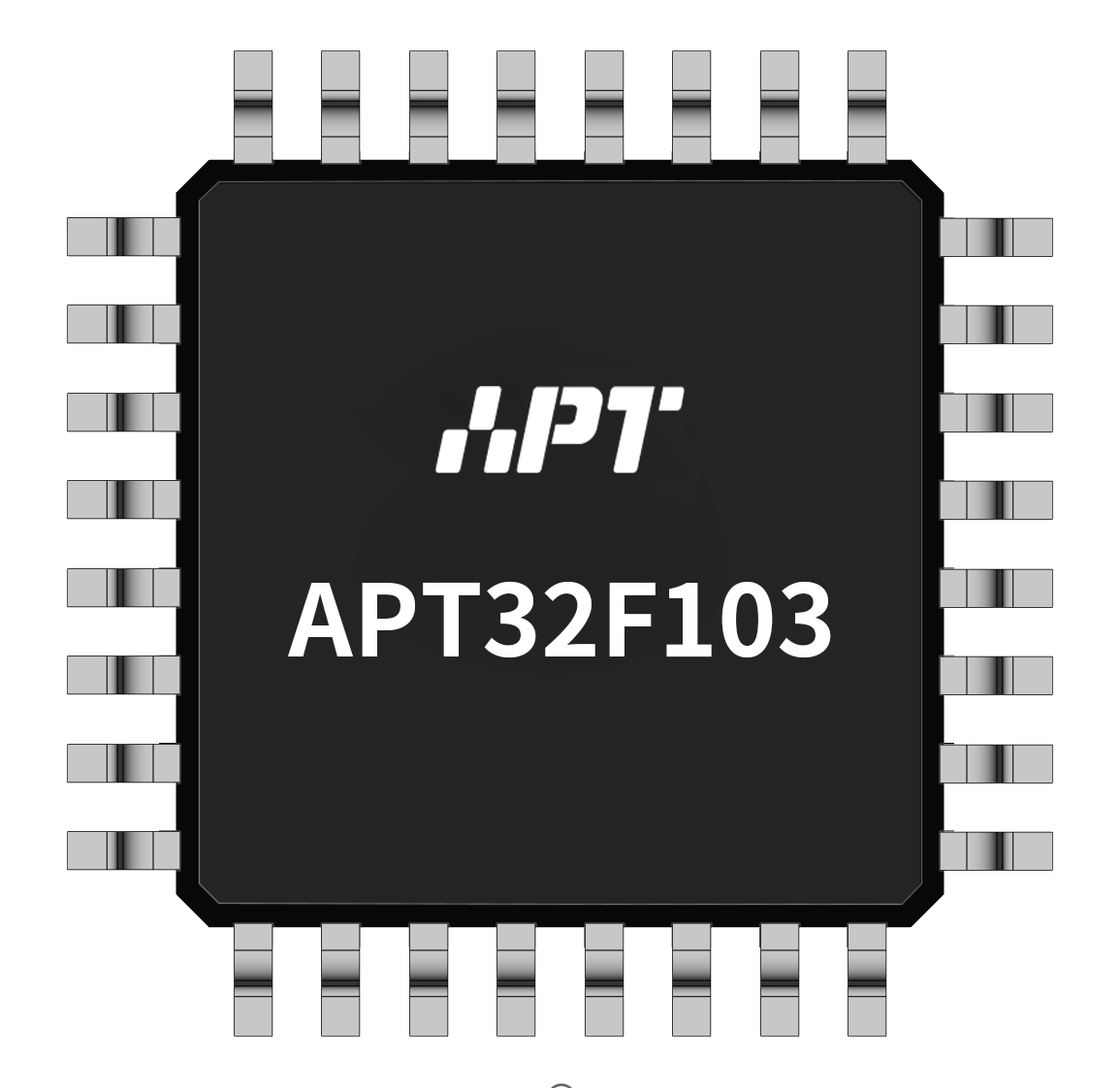

APT32F103是由愛普特微電子推出的基于RISC-V CPU內核開發的32位高性能高可靠性單片機。APT32F103單片機面向的應用為工業控制，智能家電等應用。

產品亮點

  • RTC功能
  • 6通道DMA
  • 內部模塊互聯觸發
  • 多達25路的觸摸按鍵
  • 多達4個大電流驅動管腳
  • 支持硬件CRC，獨立除法器
  • 多達30個GPIO，均支持外部中斷
  • 支持3組6路互補帶死區模式的PWM輸出

典型應用

  • 洗碗機

  • 電飯煲

  • 電動工具

  • BLDC電機

  • 音響

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

SWD調試接口

RISC-V CLIC中斷控制器：支持動態配置的可嵌套中斷

1X6通道DWA控制器

存儲器

片載80Kbytes 程序閃存，獨立3Kbytes數據閃存

內含8Kbytes SRAM，可用于堆棧、數據存儲

模擬外設與觸摸

多達24路的12位ADC，支持內部/外部VREF輸入

多達25路的觸摸按鍵控制器

通訊接口與IO

1組I2C接口

3組UART接口

1組USART接口

1組SPI接口

1組SIO接口

30個GPIO，所有IO都支持外部中斷

4 個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)

電源時鐘與復位

工作溫度：-40℃~85℃

工作電壓范圍：1.8V~5.5V

最高工作頻率：48MHz

增強的時鐘和功耗控制器(SYSCON)

定時器

獨立看門狗定時器IWDT

窗口看門狗定時器WWDT

1x16位增強型定時器/計數器EPT，每個TIMER支持7路PWM輸出功能，其中6路可配置為互補帶死區

1x 16位通用定時器/計數器GPT，支持2路PWM輸出功能

1x 16位計數器COUNTERA，支持自動重載功能以及單次或者循環計數功能

4x 16位基本計時TIMER (Basic Timer)

1x 16位低功耗TIMER(LPT)

1x 16位RTC

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM DFlash HWD DMA IWDT WWDT BT CNTA RTC LPT EPT0 GPTA HSIO UART USART IIC SPI SIO PWM ADC Touch Deep Sleep PACKAGE
APT32F1031K9T6 1.8v~5.5v -40~85 48MHz 32 30 80K 8K 3k 1 6ch 1 1 4 1 1 1 1 1 4 3 1 1 1 1 16bitx13ch 12bitx24ch 25ch 30uA LQFP32
APT32F1031K9U6 1.8v~5.5v -40~85 48MHz 32 30 80K 8K 3k 1 6ch 1 1 4 1 1 1 1 1 4 3 1 1 1 1 16bitx13ch 12bitx24ch 25ch 30uA QFN32
APT32F1031G9M6 1.8v~5.5v -40~85 48MHz 28 26 80K 8K 3k 1 6ch 1 1 4 1 1 1 1 1 4 3 1 1 1 1 16bitx13ch 12bitx20ch 21ch 30uA SOP28
