概述

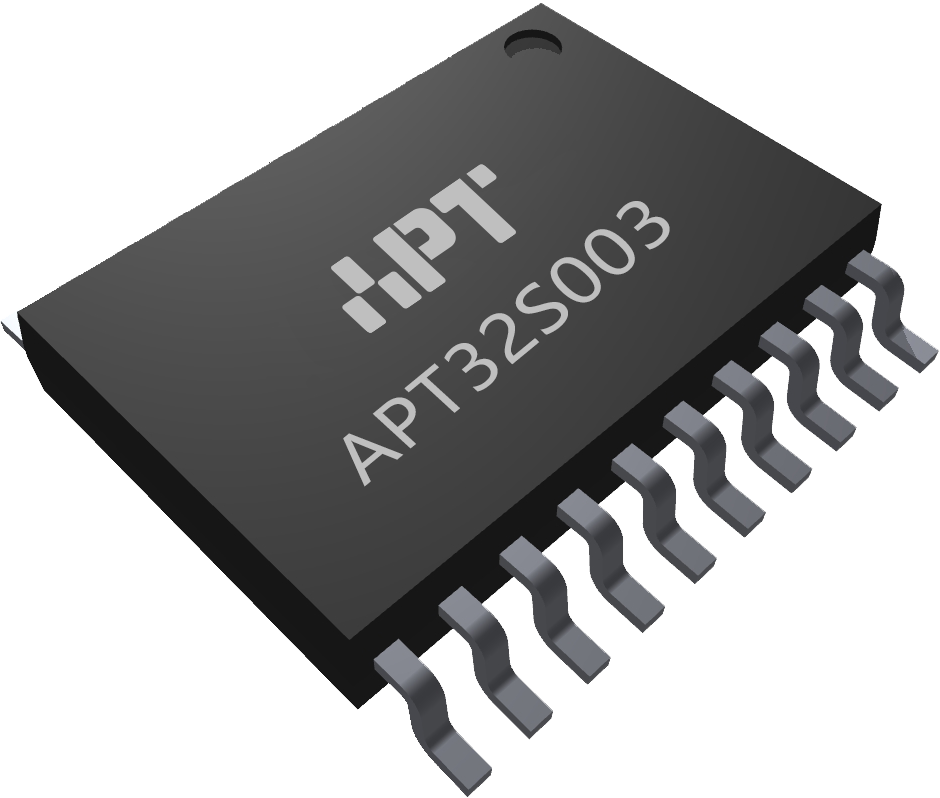

APT32S003F8PT是由愛普特微電子推出的基于RISC CPU內核開發的具有touch模塊的32位高性能高可靠性單片機。APT32S003F8PT單片機面向的應用為工業控制，消費電子設備，可穿戴設備等應用。


產品亮點

  • 工作電壓低至1.8V
  • 支持硬件CRC
  • RTC功能
  • 內部模塊互聯觸發
  • 支持3組6路互補帶死區模式的PWM輸出
  • 支持多達15路觸摸按鍵控制器
  • 多達18個GPIO
  • 最多4個大電流驅動管腳

典型應用


  • 智能門鎖


  • 電熱水器


  • TWS充電倉


  • 充電寶


  • 墻壁開關

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

32個中斷源，優先級可配置

內置事件觸發控制器，支持片內模塊互聯觸發

存儲器

64Kbytes內部閃存，支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

4Kbytes的內部SRAM

支持96bit UID功能

模擬外設

16路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度

15路觸摸按鍵控制器

通訊接口與IO

1組I2C接口

2/3組UART接口

1組SPI接口

18個GPIO，所有IO都支持外部中斷

電源時鐘與復位

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃,105℃可選

外部晶振400k~24MHz/32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器24M/48MHz

內部輔振27KHz

支持低功耗模式

復位源監測和管理，可配置的
低電壓復位和低電壓檢測

定時器

1個16位定時器EPT，支持4路獨立或
3組互補輸出，支持死區

1個16位定時器GPT，支持2路PWM

1個獨立看門狗定時器

1個16位計數器COUNTERA，支持載波頻率發生器

1個系統定時器

1個8位WWDT

1個16位RTC

2個16位基本計時TIMER BT

1個16位低功耗定時器LPT

模塊框圖

選型表

Part NO. Op.Volt. Temp.(℃) Freq. Pin GPIO Flash RAM DFlash IWDT WWDT BT CT RTC LPT EPT GPT UART IIC SPI PWM ADC TOUCH Deep Sleep PACKAGE
APT32S003F8PT 1.8~5.5V -40~85 48MHz 20 18 64k 4k 2k 1 1 2 1 1 1 1 1 3 1 1 16bitx12ch 12bitx16ch 15ch 5uA TSSOP20
