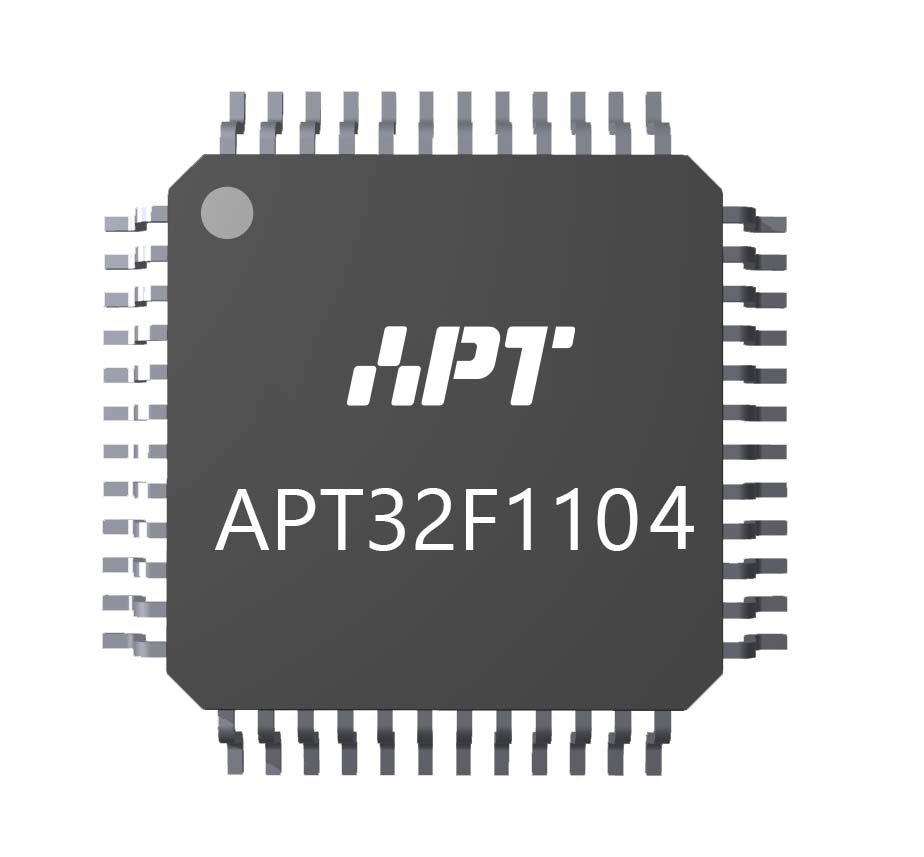

APT32F1104由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。 APT32F1104系列單片機面向的應用為家電以及便攜設備等。
內部模塊互聯觸發
支持硬件CRC
支持3組6路互補帶死區模式的PWM輸出
RTC功能，獨立除法器
多達44個GPIO，均支持外部中斷
支持8COMx26SEG或4COMx30SEG驅動 內含256Bytes 不掉電SRAM
4通道DMA
血氧儀
洗衣機
LORA模塊
無線充
智能燈

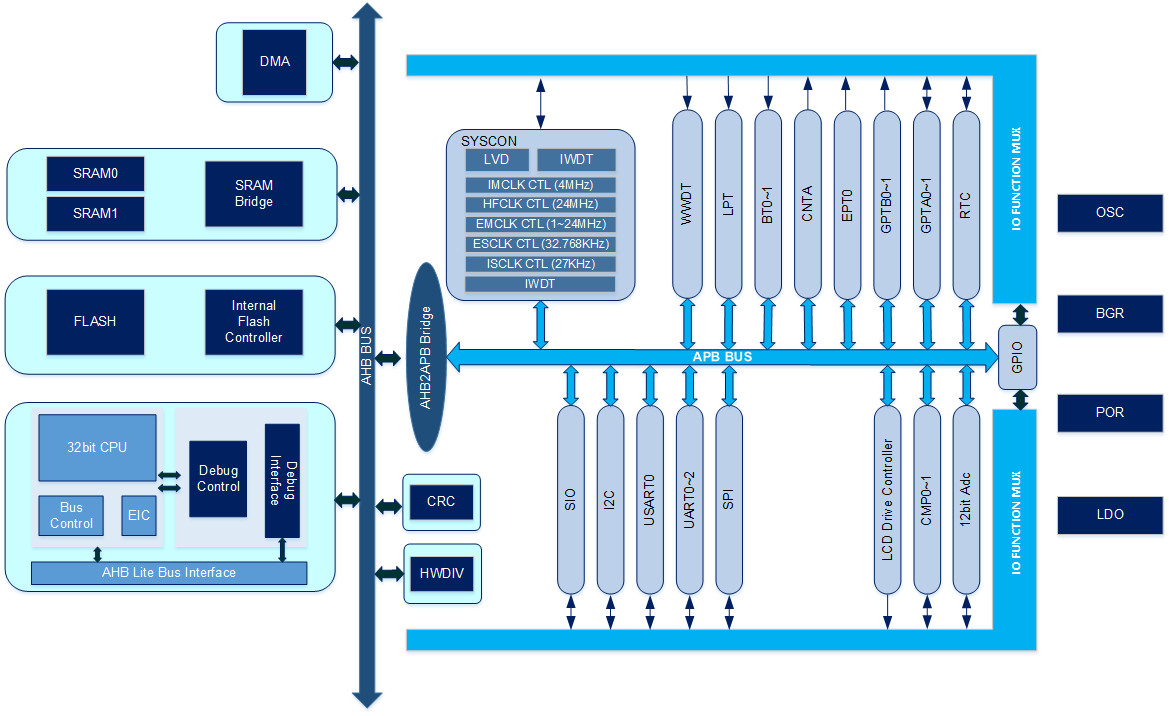

平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位x32位的硬件整形乘法陣列
多達32個中斷源，優先級可配置
內置事件觸發控制器，
支持片內模塊互聯觸發
獨立硬件除法器
1x4通道DMA控制器
32/64Kbytes內部閃存，支持ISP保護
保護區域大小可配置
支持硬件CRC校驗
2Kbytes的數據閃存
閃存的User Option配置支持修改復位源
8Kbytes的內部SRAM
內含256Bytes 不掉電SRAM
支持96bit UID功能
19路12位ADC輸入通道，支持內外部VREF，
最快1MSPS轉換速度
支持Cap-bias與R-bias配置,最大4 COM x 30 SEG或8 COM x 26 SEG模式LCD驅動
1組I2C接口
3組UART接口
1組USART接口
1組SPI接口
1組SIO
44個GPIO，所有IO都支持外部中斷
工作電壓：1.8V~5.5V
工作溫度：-40℃~85℃
外部晶振32.768k~24MHz
外部副振蕩32.768KHz
內部主振131.072K/2.097M/
4.194M/5.556MHz可選
內部高速振蕩器48MHz
內部輔振27KHz
支持低功耗模式
復位源監測和管理，配置的低電壓
復位和低電壓檢測
1個24位內核定時器CORET
1個獨立看門狗定時器IWDT
1個窗口看門狗WWDT
1個16位增強型定時器，支持4路獨立
或3組6路互補PWM輸出，支持死區控制
1個24位2路同步定時器GPTA0，支持PWM
1個16位2路同步定時器GPTA1，支持PWM
2個16位3路同步定時器GPTB0~B1，支持PWM，支持互補帶死區
1個16位計數器COUNTERA
2個16位基本計時TIMER BT
1個16位RTC
1個16位低功耗定時器LPT
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | Flash | RAM | Dflash | HWD | DMA | IWDT | WWDT | BT | CNTA | RTC | LPT | EPT | GPTA | GPTB | UART | USART | IIC | SPI | SIO | HSIO | PWM | ADC | CMP | LCD | Deep Sleep | Shut Down | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32F1104C8T6 | 1.8v~5.5v | -40~85 | 48MHz | 48 | 44 | 64k | 8k+0.25k | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bitx18ch | 12bitx19ch | 2 | 8comx26seg 4comx30seg | 10uA | 1.5uA | LQFP48 |
| APT32F1104C8T8 | 1.8v~5.5v | -40~105 | 48MHz | 48 | 44 | 64k | 8k+0.25k | 2k | √ | 4ch | 1 | 1 | 2 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 1 | 1 | 1 | 1 | 10 | 16bitx18ch | 12bitx19ch | 2 | 8comx26seg 4comx30seg | 10uA | 1.5uA | LQFP48 |
