概述

APT32F171是全國產、全自主知識產權的高性能高可靠性單片機。APT32F171單片機面向的應用為光伏逆變器、電磁爐等。



驅動下載

https://github.com/APT-AEteam/APT32F171X/releases/tag/V1.1.3

產品亮點

  • 內部模塊互聯觸發
  • 支持硬件CRC，獨立除法器
  • 支持3組6路互補帶死區模式的PWM輸出
  • 豐富的定時器資源
  • 多達30個GPIO，均支持外部中斷
  • 多達6個獨立模擬比較器，2個運算放大器
  • 最多8個大電流驅動管腳

典型應用

  • BLDC電機

  • IH飯鍋

  • 電磁爐

  • 電烤箱

  • 光伏逆變器

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位X32位的硬件整形乘法陣列

SWD調試接口

內置事件觸發控制器，支持片內模塊互聯觸發

獨立硬件除法器

存儲器

64Kbytes內部閃存

2Kbytes數據閃存

支持ISP保護，保護區域大小可配置

8Kbytes內部SRAM

支持96bit UID功能

模擬外設

15路12位ADC輸入通道，最快1MPSPS采樣速率

6個獨立模擬比較器，可獨立選擇內部

126個參考電壓，輸入可以和ADC以及運放共用管腳

2個運算放大器，輸出可做ADC采樣輸入

通訊接口與IO

1組UART接口，1組增強型USART

30個GPIO，所有IO都支持外部中斷

8個大電流驅動管腳

電源時鐘與復位

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃

外部晶振：0.4M~24MHz(高速) 32.768KHz(低速)

內部低速振蕩：5.556M/4.194M/2.097M/131.072KHz

內部高速振蕩：48MHz

內部輔振：27KHz

支持低功耗模式

外部晶振失效監測

復位源監測和管理，可配置的低電壓復位和低電壓檢測

定時器

1個24位內核定時器CORET

1個獨立看門狗定時器IWDT

1個窗口看門狗WWDT

1個16位增強型獨立PWM，支持3路帶
死區控制的互補輸出，可與比較器聯動

1個16位增強型通用定時器，支持PWM輸出

4個16位基本計時BT

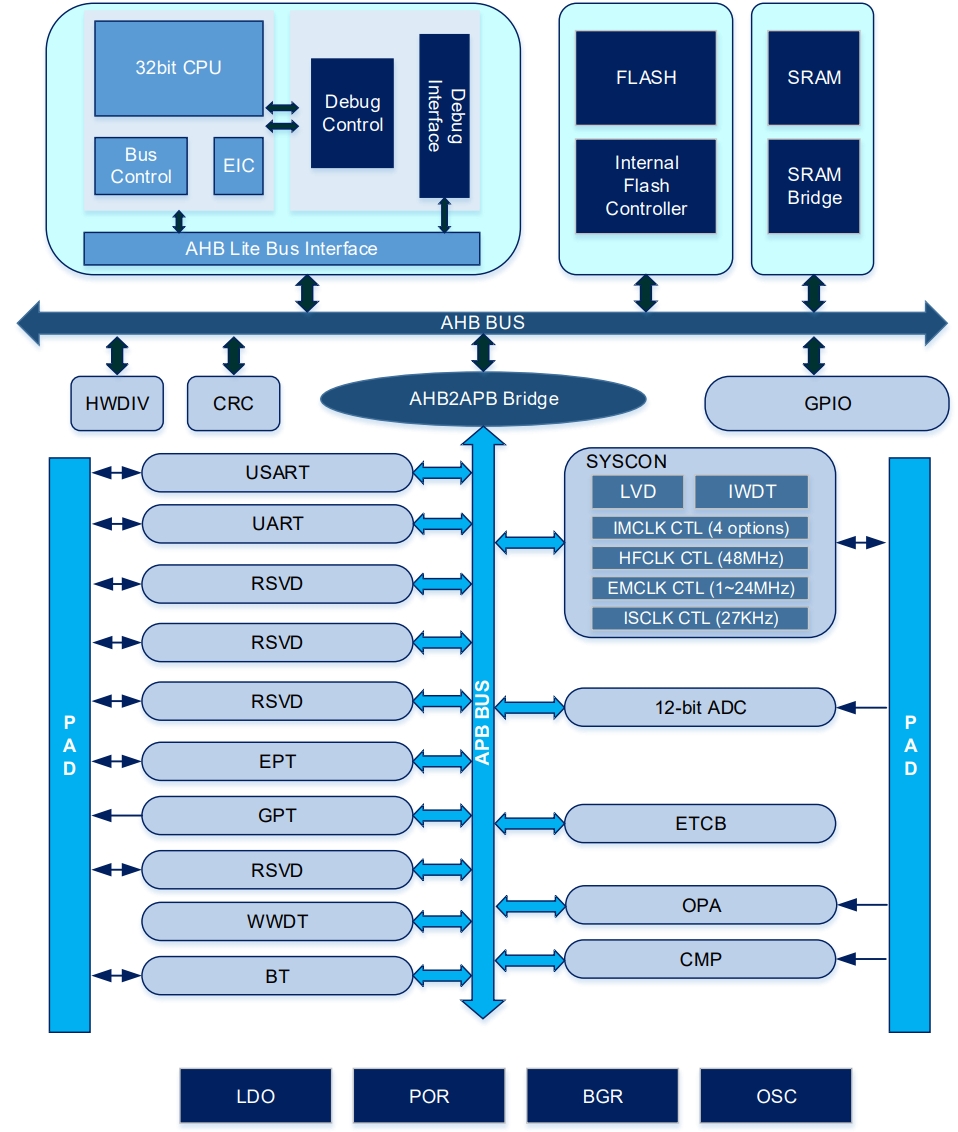

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO Flash RAM Dflash HWD IWDT WWDT BT EPT0 GPTA UART USART HSIO PWM ADC OP CMP Deep Sleep PACKAGE
APT32F171K8T6 1.8v~5.5v -40~85 48MHz 32 30 64k 8k 2k √ 1 1 4 1 1 1 1 8 16bitx13ch 12bitx15ch 2 6 6uA LQFP32
APT32F171K8U6 1.8v~5.5v -40~85 48MHz 32 30 64k 8k 2k √ 1 1 4 1 1 1 1 8 16bitx13ch 12bitx15ch 2 6 6uA QFN32
APT32F171G8M6 1.8v~5.5v -40~85 48MHz 28 26 64k 8k 2k √ 1 1 4 1 1 1 1 6 16bitx13ch 12bitx15ch 2 6 6uA SOP28
APT32F171H8S6 1.8v~5.5v -40~85 48MHz 24 22 64k 8k 2k √ 1 1 4 1 1 1 1 4 16bitx13ch 12bitx14ch 2 6 6uA SSOP24
APT32F171F8M6 1.8v~5.5v -40~85 48MHz 20 18 64k 8k 2k √ 1 1 4 1 1 1 1 4 16bitx13ch 12bitx15ch 2 6 6uA SOP20
