概述

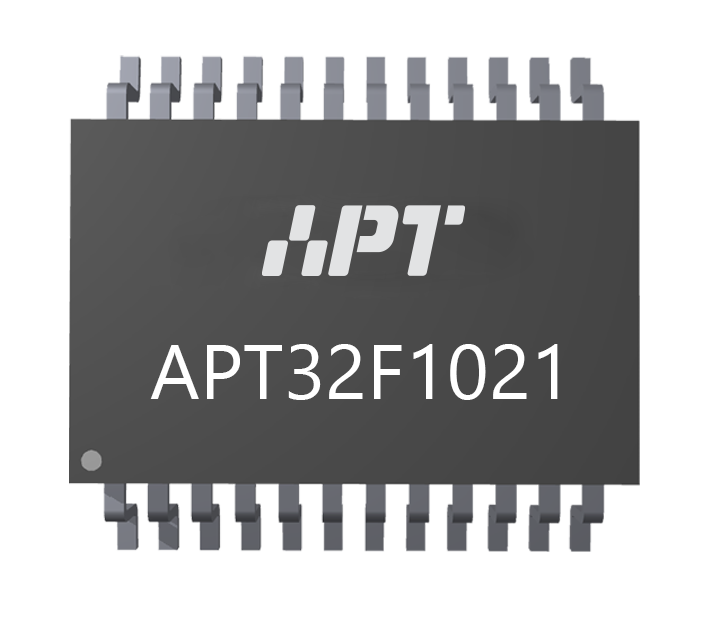

APT32F1021是由愛普特微電子推出的基于RISC CPU內核開發的32位高性能高可靠性單片機。APT32F1021單片機面向的應用為工業控制，觸控家電，消費電子設備，可穿戴設備等應用。



/static/upload/image/20220624/1656036076183432.png

產品亮點

  • RTC功能
  • 最多4個大電流驅動管腳
  • 最多15路觸摸按鍵控制器，硬件觸控，環境自適應，低功耗，支持動態CS 10V
  • 支持硬件CRC
  • 支持3組6路互補帶死區模式的PWM輸出
  • 多達18個GPIO，均支持外部中斷
  • 內部模塊互聯觸發

典型應用

  • 洗碗機

  • 電飯煲

  • 智能門鎖

  • 墻壁開關

  • 音響

重要特色

系統與內核

平頭哥玄鐵系列32位CPU核

16個32位通用寄存器

高效的2級執行流水線

32位x32位的硬件整形乘法陣列

32個中斷源，優先級可配置

內置事件觸發控制器，
支持片內模塊互聯觸發

存儲器

32Kbytes內部閃存，支持ISP保護

保護區域大小可配置

支持硬件CRC校驗

2Kbytes的數據閃存

閃存的User Option配置支持修改復位源

4Kbytes的內部SRAM

支持96bit UID功能

模擬外設與觸摸

16路12位ADC輸入通道，支持內外部VREF
最快1MSPS轉換速度

15路觸摸按鍵

通訊接口與IO

1組I2C接口

2組UART接口

1組SPI接口

18個GPIO，所有IO都支持外部中斷

電源時鐘與復位

工作電壓：1.8V~5.5V

工作溫度：-40℃~85℃,105℃可選

外部晶振400k~24MHz/32.768KHz

內部主振131.072K/2.097M/
4.194M/5.556MHz可選

內部高速振蕩器24M/48MHz

內部輔振27KHz

支持低功耗模式

復位源監測和管理，可配置的
低電壓復位和低電壓檢測

定時器

1個16位定時器EPT，支持4路獨立或3組互補輸出，支持死區

1個16位定時器GPT，支持2路PWM

1個獨立看門狗定時器

1個16位計數器COUNTERA，
支持載波頻率發生器

1個系統定時器

1個8位WWDT

1個16位RTC

2個16位基本計時TIMER BT

1個16位LPT

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO Flash RAM Dflash IWDT WWDT BT CNTA RTC LPT EPT GPT UART IIC SPI PWM ADC Touch Deep Sleep PACKAGE
APT32F1021F6U6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx16ch 15ch 5uA QFN20
APT32F1021F6U8 1.8v~5.5v -40~105 48MHz 20 18 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx16ch 15ch 5uA QFN20
APT32F1021E6M6 1.8v~5.5v -40~85 48MHz 16 14 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx12ch 11ch 5uA SOP16
APT32F1021E6M8 1.8v~5.5v -40~105 48MHz 16 14 4 32k 4k 2k 1 1 2 1 1 1 1 1 2 1 1 16bitx12ch 12bitx12ch 11ch 5uA SOP16

技術文檔

開發工具

名稱 版本號 大小 會員限制 下載

AN1551 APT32F102開發板使用手冊

 V1.00 0.59mb 不限
參考設計 大小 版本

AN1601 Touch Sensor Layout Guide+V1.12020-06-30
