概述



32位超高性價比微控制器,基于平頭哥RISC CPU內核開發,最高主頻48MHz,內置高速FLASH存儲器,集成豐富的外設資源

產品亮點

  • 最多4個大電流驅動管腳
  • 支持硬件CRC
  • 支持3組6路互補帶死區模式的PWM輸出
  • 多達18個GPIO,均支持外部中斷
  • 內部模塊互聯觸發

典型應用




  • 電子煙
  • 充電寶
  • 無線充
  • 煙感



重要特色





  • 工作電壓:1.8V-5.5V@24MHz
  • 工作溫度:-40℃- 85℃
  • 32KB PFLASH,3KB DFLASH,2KBSRAM
  • 最多18個通用GPIO,所有管腳支持外部中斷
  • 最多4個大電流驅動管腳(HSIO),每個管腳支持最大100mA灌電流@1V
  • 事件觸發控制器(ETCB),支持模塊間互聯
  • 1個12位獨立看門狗定時器(IWDT)
  • 2個16位基本定時器(BT)
  • 1個16位通用定時器(GPTA)
  • 1個16位高級定時器(EPT),支持7路PWM輸出功能,其中6路可配置為互補帶死區
  • 1個16位低功耗定時器(TC3),支持STOP模式喚醒
  • 1個CRC模塊
  • 2個UART接口
  • 1個I2C接口,最高400Kbit/s
  • 1個SPI接口
  • 1個12位ADC,最大轉換速度1MSPS
  • 封裝:提供TSSOP20/SOP20/ QFN20/SOP16/ MSOP10/SOP8等封裝類型

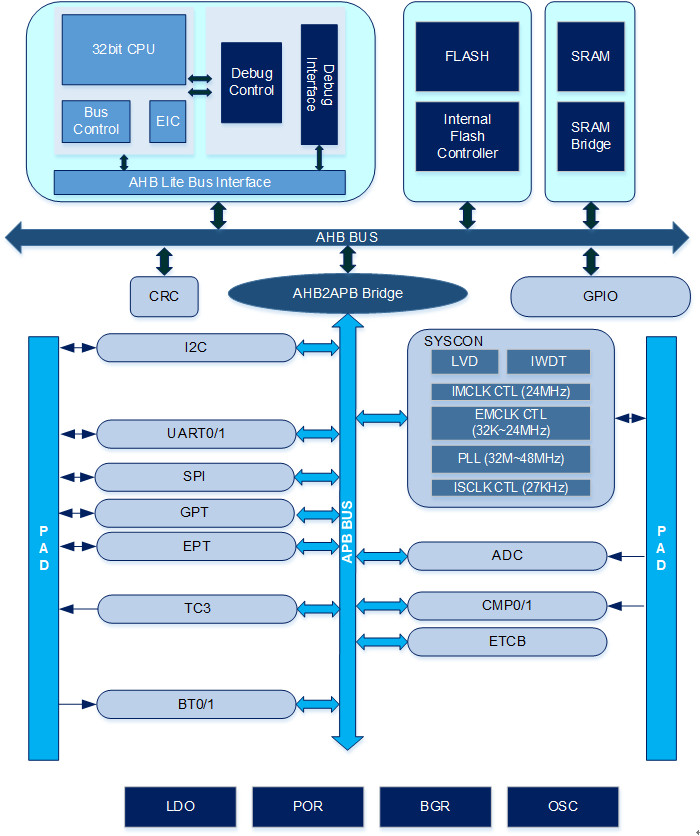

模塊框圖



選型表

Part NO. Op.Volt Temp Freq Pin GPIO HSIO FLASH RAM Dflash IWDT BT TC3 EPT GPT UART IIC SPI PWM ADC DEEP SLEEP PACKAGE
APT32F0042F6P6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 2k 3k 1 2 1 1 1 2 1 1 16bitx8ch 12bitx12ch 5uA TSSOP20
APT32F0042F6U6 1.8v~5.5v -40~85 48MHz 20 18 4 32k 2k 3k 1 2 1 1 1 2 1 1 16bitx8ch 12bitx12ch 5uA QFN20
