產品中心

概述產品亮點典型應用重點特色模塊框圖選型表技術文檔開發工具

產品中心

概述

32位高性價比微控制器，基于平頭哥RISC CPU內核開發，最高主頻48MHz，內置高速存儲器，集成多種外設資源，支持觸摸按鍵，支持LED點陣和矩陣驅動。

產品亮點

最多支持8x10點陣LED驅動
多達26個GPIO，均支持外部中斷
最多4個大電流驅動管腳
內部模塊互聯觸發
最多26路觸摸按鍵控制器，硬件觸控，環境自適應，低功耗，支持動態CS 10V

典型應用

電飯煲
電烤箱
咖啡機
空氣炸鍋
智能門鎖

重要特色

> 工作電壓：1.8V-5.5V@48MHz
> 最大48KBPFLASH，2KB DFLASH，最大3KB SRAM
> 最多26個通用GPIO，所有管腳支持外部中斷
> 最多9個大電流驅動管腳(HSIO)，每個管腳支持最大150mA灌電流@1.5V
> 事件觸發控制器(ETCB)，支持模塊間互聯
> 1個12位獨立看門狗定時器(IWDT)
> 1個8位窗口看門狗定時器(WWDT)
> 4個16位基本定時器(BT)
> 1個16位通用定時器(GPTA)
> 1個16位高級定時器(GPTB)，支持1組互補PWM輸出+1路獨立輸出
> 1個16位低功耗定時器(TC3)，支持STOP模式喚醒
> 2個UART接口
> 1個I2C接口，最高400Kbit/s
> 1個SPI接口
> 1個LED控制器，支持最大 11SEG x 9COM 矩陣驅動或 8 x 9 串行點陣驅動
> 1個12位ADC，最高轉換速率1MSPS，支持溫度傳感器
> 最大26路的觸摸按鍵控制器，CS動態10V標準
> 封裝：提供SOP28/SOP20/SOP16等多種封裝類型
> ESD HBM ±4KV，EFT±4KV

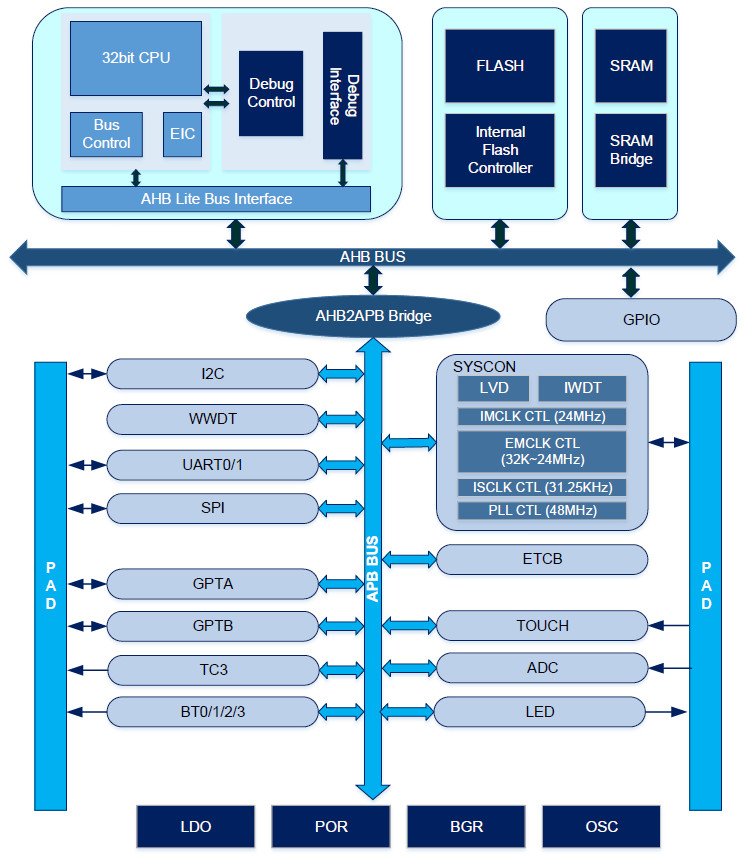

模塊框圖

選型表

全屏放大

Part NO.	Op.Volt	Temp	Freq	Pin	GPIO	HSIO	FLASH	RAM	Dflash	IWDT	WWDT	BT	TC3	GPTA	GPTB	UART	IIC	SPI	ADC	LED	TOUCH	DEEP SLEEP	PACKAGE
APT32F1041G7M6	1.8~5.5V	-40~85℃	48MHz	28	26	9	48K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx26ch	9COMx11SEG	26ch	4uA	SOP28
APT32F1041F7M6	1.8~5.5V	-40~85℃	48MHz	20	18	8	48K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx18ch	8COMx8SEG	18ch	4uA	SOP20
APT32F1041E7M6	1.8~5.5V	-40~85℃	48MHz	16	14	7	48K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx14ch	7COMx5SEG	14ch	4uA	SOP16
APT32F1041E4M6	1.8~5.5V	-40~85℃	48MHz	16	14	7	16K	3K	2K	1	1	4	1	1	1	2	1	1	12bitx14ch	7COMx5SEG	14ch	4uA	SOP16

技術文檔

名稱	版本號	大小	會員限制	下載
APT32F104x使用手冊	V1.1	17.59mb	不限
APT32F1041數據手冊	V1.1	1.86mb	不限

*滑動查看更多內容

開發工具

名稱	版本號	大小	會員限制	下載
CDK IDE使用介紹		1.79mb	不限
APT ISP2上位機軟件		137.5mb	不限

參考設計	大小	版本
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0
AN1601 Touch Sensor Layout Guide+V1.12020-06-30 會員權限	1.91MB	1.0

*滑動查看更多內容
