概述



APT32F1701B是由愛普特推出的基于平頭哥 (T-Head Microsystems) CPU內核e802開發的32位高性能低成本單片機。APT32F1701B基于嵌入式Flash工藝制造，內部豐富的模擬資源，包括模擬比較器、模擬運算放大器、面向的應用為電機、工業控制，小家電，消費電子設備等。

產品亮點


  • 最高主頻48MHz
  • 集成協處理器，支持i快速除法、開放操作
  • 內部模塊互聯觸發
  • 支持硬件CRC
  • 支持3組6路互補帶死區模式的PWM輸出
  • 所有管腳數字AF功能自定義，均支持外部中斷
  • 豐富的模擬外設，包括1個12bit ADC，1個12bit DAC，2個獨立CMP和2個獨立OPA
  • UART支持自動波特率檢測

典型應用


重要特色




  • > 工作電壓：1.8V-5.5V
  • > 工作溫度：-40℃ - 105℃
  • > 最大48KB PFLASH，2KB DFLASH，最大12KB SRAM(其中4KB以上空間支持寫保護)
  • > 最多26個通用GPIO，所有管腳支持外部中斷及數字功能全映射
  • > 事件觸發控制器(ETCB)，支持模塊間互聯
  • > 1個協處理器(COP)，支持快速執行除法、開方操作
  • > 1個 12位獨立看門狗定時器(IWDT)
  • > 1個 8位窗口看門狗定時器(WWDT)
  • > 4個16位基本定時器(BT)
  • > 2個16位通用定時器(GPTA)
  • > 1個16位通用定時器(GPTB)，支持1組PWM互補帶死區
  • > 1個16位高級定時器(EPT)，支持6路PWM輸出功能，可配置為3組互補帶死區
  • > 1個16位低功耗定時器(TC3)，支持STOP模式喚醒
  • > 1個CRC模塊
  • > 1個2通道DMA控制器
  • > 2個UART接口，支持自動波特率
  • > 1個LPI2C接口，最高400Kbit/s，支持低功耗喚醒
  • > 1個SPI接口，支持從機高速模式
  • > 1個12位ADC，最高采樣率1MSPS，支持溫度傳感器
  • > 1個10位DAC
  • > 2個獨立模擬比較器(CMP)
  • > 2個獨立的軌到軌運算放大器(OPA)
  • > 封裝：提供TSSOP28/QFN28/SSOP24/QFN24/TSSOP20/QFN20等多種封裝類型

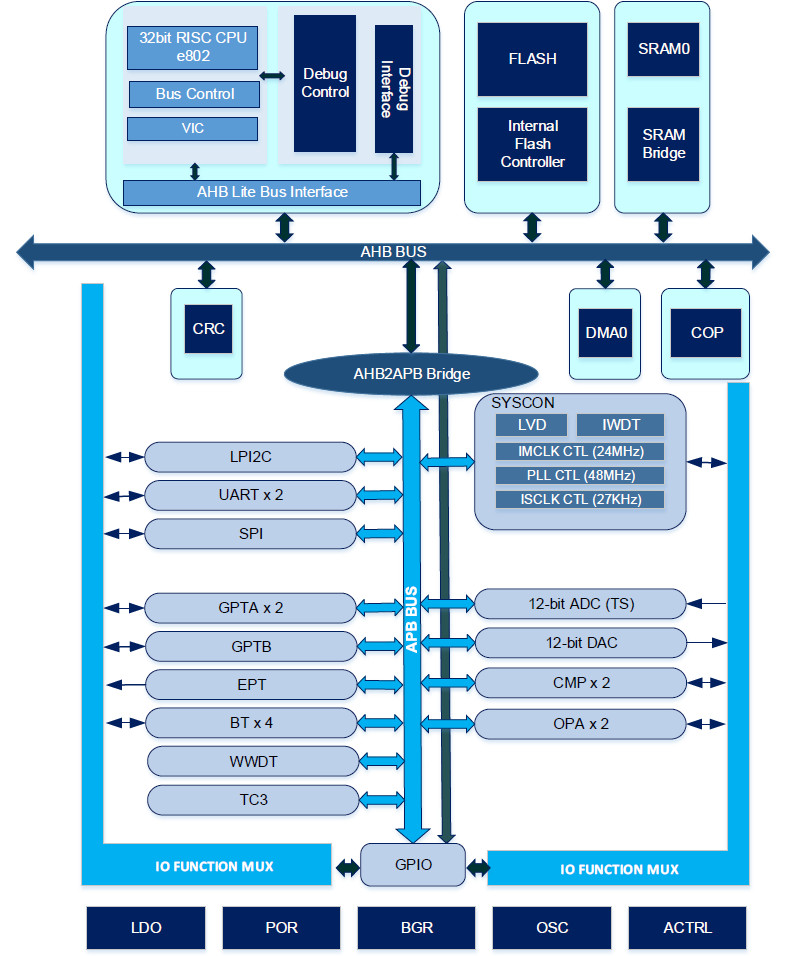

模塊框圖

選型表

Part NO. Op.Volt Temp Freq Pin GPIO FLASH RAM Dflash DMA IWDT WWDT 5T TTL BT TC3 GPTA GPTB EPT UART IIC SPI COP ADC DAC CMP OPA DEEP SLEEP PACKAGE
APT32F1701BG7P8 1.8v~5.5v -40~105 48MHz 28 26 48k 12k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx27ch 10bit 2 2 5uA TSSOP28
APT32F1701BG7U8 1.8v~5.5v -40~105 48MHz 28 26 48k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx27ch 10bit 2 2 5uA QFN28
APT32F1701BH7S8 1.8v~5.5v -40~105 48MHz 24 22 48k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx22ch 10bit 2 2 5uA SSOP24
APT32F1701BH7U8 1.8v~5.5v -40~105 48MHz 24 22 48k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx22ch 10bit 2 2 5uA QFN24
APT32F1701BG6P8 1.8v~5.5v -40~105 48MHz 28 26 32k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx27ch 10bit 2 2 5uA TSSOP28
APT32F1701BG6U8 1.8v~5.5v -40~105 48MHz 28 26 32k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx27ch 10bit 2 2 5uA QFN28
APT32F1701BH6S8 1.8v~5.5v -40~105 48MHz 24 22 32k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx22ch 10bit 2 2 5uA SSOP24
APT32F1701BH6U8 1.8v~5.5v -40~105 48MHz 24 22 32k 8k 2k 1x2ch 1 1 ? ? 4 1 2 1 1 2 1 1 ? 16bitx22ch 10bit 2 2 5uA QFN24

技術文檔

名稱 版本號 大小 會員限制 下載

APT32F170x使用手冊

 		V1.1 22.5mb 不限

APT32F1701B數據手冊

 		V1.1 2.49mb 不限
*滑動查看更多內容

開發工具

名稱 版本號 大小 會員限制 下載

CDK IDE使用介紹

 1.79mb 不限
